Jaké nástroje potřebuji k instalaci patch panelu?

Nástroje, které potřebujete k instalaci opravného panelu: Přímá odpověď

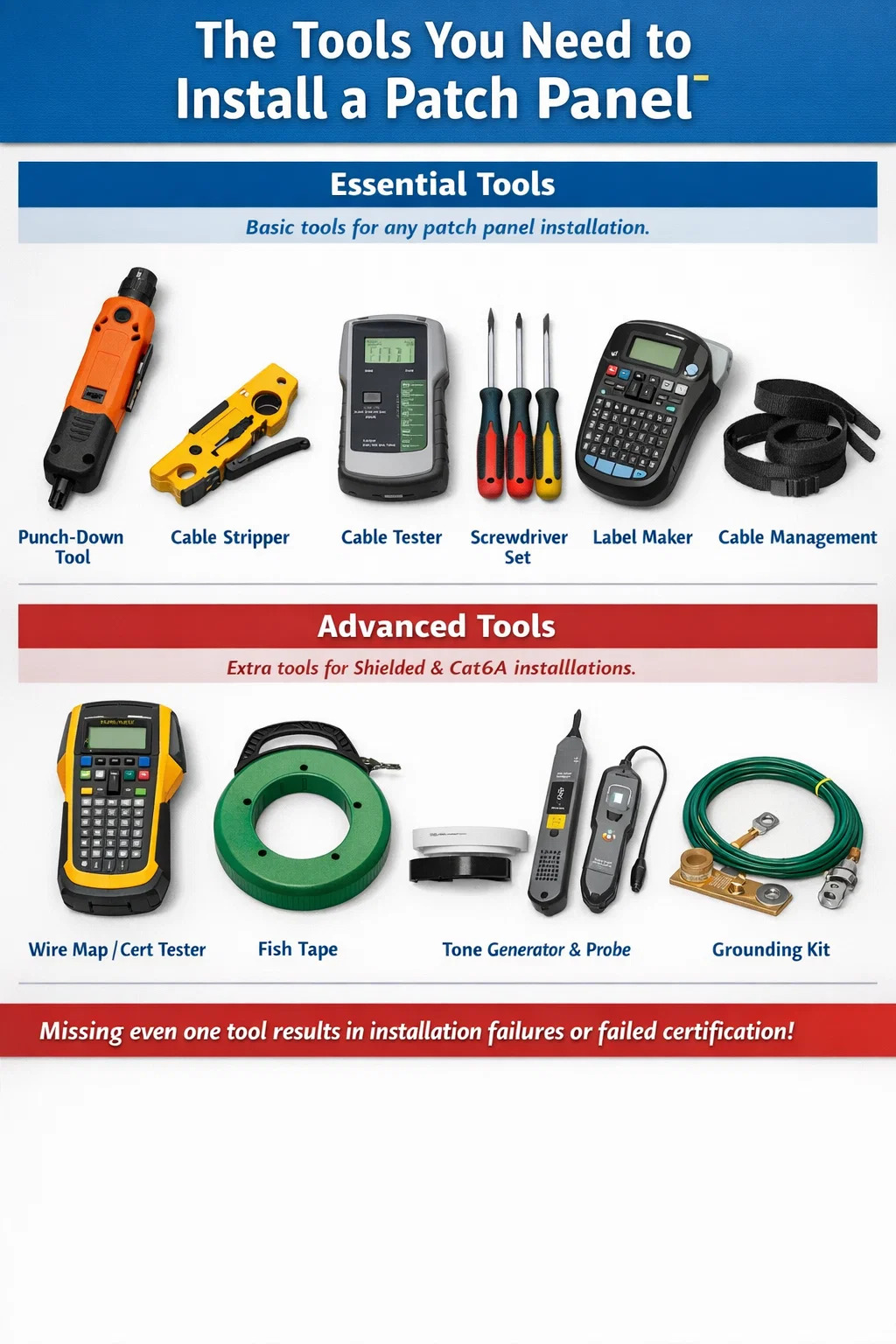

Chcete-li nainstalovat a síťový patch panel , potřebujete děrovací nástroj, odizolovač kabelů, tester kabelů, sadu šroubováků, štítkovač a řešení pro správu kabelů, jako jsou pásky na suchý zip nebo stahovací pásky. Pro náročnější instalace – zejména Cat6A nebo stíněnou kabeláž – budete také chtít tester map vodičů nebo tester plné certifikace, rybí pásku nebo kabelovou tažnou rukojeť a tónový generátor se sondou. Nejedná se o volitelné doplňky. Chybějící byť jen jeden z nich má za následek buď selhání instalace, necertifikovaný kanál nebo problém s údržbou, který se objeví po měsících.

Níže uvedené části podrobně rozebírají jednotlivé nástroje, vysvětlují, proč na nich záleží, a poskytují konkrétní doporučení k produktům a výkonnostní kritéria, abyste mohli učinit informovaná rozhodnutí o nákupu ještě před zahájením práce.

Nástroj Punch-Down: Nejkritičtější nástroj na práci

Nástroj děrování je nejdůležitější součástí vybavení pro jakoukoli instalaci propojovacího panelu. Usazuje jednotlivé vodiče do bloků typu 110 IDC (insulation displacement connector) na zadní straně panelu. Když nástroj udeří dolů, čepel současně přeřízne přebytečný drát a přitlačí vodič do těsného elektrického spojení se svorkou IDC. Při správném provedení vznikne plynotěsné spojení dimenzované na celý životní cyklus kabeláže – často 20 let .

Existují dva základní typy děrovacích nástrojů: rázové a nenárazové. Nárazové nástroje používají pružinový mechanismus, který dodává kalibrovanou sílu úderu. Beznárazové (ruční) nářadí vyžaduje, aby instalační technik vyvinul tlak rukou. Pro profesionální instalace síťových propojovacích panelů vždy používejte rázový děrovací nástroj. Ruční tlakové nástroje vytvářejí nekonzistentní hloubku usazení, což se přímo promítá do proměnlivého útlumu vložení a selhání přeslechu na blízkém konci (NEXT) během certifikace kanálu.

Výběr správné čepele

Nárazové děrovací nástroje přijímají výměnné břity. Dvě nejběžnější jsou čepel 110 a čepel Krone. Téměř všechny propojovací panely v Severní Americe používají bloky ve stylu 110 , takže čepel 110 je standardním výchozím bodem. Evropské a některé mezinárodní instalace mohou používat bloky Krone. Před nákupem čepelí ověřte typ bloku vytištěný na zadní straně panelu. Použití nesprávné čepele fyzicky poškodí svorky IDC a zničí elektrické spojení.

Většina rázových nástrojů má volič vysoké/nízké síly. Velká síla se používá pro počáteční zakončení na tuhých vodičích Cat6A. Nízká síla funguje pro lehčí drát Cat5e nebo pro opětovné usazení vodiče, který zcela nesedl při prvním průchodu. Společnosti Fluke Networks, Paladin Nástrojs a Klein Tools nabízejí spolehlivé nástroje pro ražení nárazem v cenovém rozpětí 30–120 USD, přičemž možnosti profesionální kvality od společností Fluke a Ideal Industries jsou vyšší.

Na ergonomii záleží na velkých zakázkách

U zakázky s 200 ukončeními se ergonomie nástroje stává skutečným faktorem. Levné děrovací nástroje s rukojetí z tvrdého plastu způsobují únavu rukou, která vede k unáhleným zakončením a vynechání sezení. Nástroje s pogumovanými rukojeťmi a tlumeným odrazem nárazu – jako je Fluke Networks D914S nebo Klein Tools VDV427-300 – významně snižují opakované namáhání. Pokud ukončujete více než 100 portů v jedné relaci , investujte do nástroje s ergonomickou rukojetí. Poplatek 30–50 USD se rychle vrátí v přesnosti a sníženém přepracování.

Nástroje pro odizolování kabelů a přípravu drátů

Než se jakýkoli vodič dotkne děrovacího bloku, musí být plášť kabelu čistě odstraněn. Pro tento krok je tím správným nástrojem speciální odizolovač kabelů – nikoli nůž, ani nůžky. Odstraňovače izolace kabelů pro kroucenou dvoulinku jsou navrženy tak, aby narývaly plášť v kontrolované hloubce, takže čepel nikdy nepoškrábe vodiče nebo izolaci páru pod ním.

Poškozené vodiče jsou jednou z hlavních příčin okrajových nebo neúspěšných testů kanálů. Zářez zmenšuje plochu průřezu vodiče, zvyšuje odpor a vytváří reflexní diskontinuitu, která se na certifikačním testeru projevuje jako ztráta zpětného toku. Přezdívka nemusí být viditelná pouhým okem, ale přístroj Fluke DSX-8000 nebo podobný tester ji pokaždé označí.

Rotační odstraňovače vs. odstraňovače břitů

Rotační odizolovače kabelů se omotávají kolem kabelu a při otáčení nástroje narýhují plášť. To vytváří čistou, jednotnou rýhu po celém obvodu bundy. Odizolovače ve stylu čepelí provedou jeden podélný řez a vyžadují, aby instalační technik odlepil zadní část bundy. Oba fungují dobře ve zkušených rukou. Rotační nástroje od Jonard Tools (model UST-100) a Klein Tools (VDV110-095) jsou široce používány v komerčních instalacích a jsou cenově dostupné pod 25 $ .

Konkrétně pro kabel Cat6A je plášť silnější a tužší než Cat5e nebo Cat6. Ujistěte se, že hloubka ostří vašeho odstraňovače je nastavitelná, nebo si kupte odstraňovač speciálně určený pro Cat6A. Několik výrobců prodává kombinované odstraňovače nátěrů, které zvládají Cat5e/6 i Cat6A pomocí jednoduchého šroubu pro nastavení hloubky čepele.

Nůžky a zarovnávací nůžky

Pár ostrých nůžek nebo zapuštěných diagonálních kleští je zapotřebí k oříznutí drážky (vnitřní separátor, který se nachází v mnoha kabelech Cat6) a k vyčištění konců vodičů před vložením. Pokud není drážka oříznuta zpět v jedné rovině s okrajem pláště, může během ukončení odtlačit jednotlivé páry a způsobit, že se geometrie páru posune natolik, aby ovlivnila NEXT hodnoty. Pár splachovacích fréz v hodnotě 10–15 USD na elektroniku to zvládá čistě a přesně.

Šroubováky a Rack montážní hardware

Síťový patch panel se montuje do 19palcového EIA racku nebo nástěnného krytu pomocí standardních rackových šroubů. Většina stojanů přijímá šrouby M6 nebo 10-32 v závislosti na výrobci a modelu stojanu. Potřebujete správný šroubovák – obvykle křížový nebo plochý šroubovák č. 2 – plus odpovídající matice a šrouby.

Klecové matice jsou nejběžnějším montážním hardwarem v 19palcových skříních. Zacvaknou se do kolejnic stojanu se čtvercovými otvory a přijímají šrouby M6. Instalace klecových matic bez správného nástroje pro vkládání klecových matic je bolestivá – ostré hrany matice pořezají prsty při opakované instalaci. A specializovaný nástroj klecových matic stojí 5–15 USD a eliminuje jak bolest, tak riziko pádu klecových matic do stojanu během instalace.

Požadavky na točivý moment

Přílišné utažení šroubů racku odizoluje matice klece a zkroutí montážní uši propojovacího panelu. Nedostatečné utažení ponechává panely volné, což časem způsobuje poškození vibracemi a vytváří bezpečnostní rizika v seismických zónách. Většina hardwarových specifikací racku vyžaduje Točivý moment 0,5–0,8 Nm na šrouby stojanu M6. Základní momentový šroubovák se sadou nástavců Phillips zajišťuje konzistentní točivý moment bez dohadů, což je zvláště užitečné při instalaci panelů v prostředí s vysokými vibracemi, jako jsou průmyslová zařízení nebo datová centra s nepřetržitě běžícími chladicími ventilátory na zvýšené podlaze.

Zařízení pro testování a certifikaci kabelů

Jakmile je síťový propojovací panel ukončen a připojen, musí být otestován každý port. Typ testeru, který potřebujete, závisí na tom, zda provádíte kontrolu kontinuity nebo úplnou certifikaci kanálu.

Základní testery drátových map

Tester mapování vodičů kontroluje, zda je všech osm vodičů v kroucené dvoulinkě správně připojeno od konce ke konci – žádné přerušení, žádné zkraty, žádné obrácené páry a žádné rozdělené páry. Tím se zachytí nejběžnější chyby ražení za cenu dostupnou pro kohokoli: slušné testery drátových map od Klein Tools, Fluke Networks a TREND Networks jsou k dispozici pro 30–150 USD . Fluke Networks MicroMapper a Klein Tools VDV501-851 jsou spolehlivé možnosti pro základní ověřovací práci.

Samotné testování kabelové mapy nestačí k certifikaci kanálu pro Cat6, Cat6A nebo jakýkoli jmenovitý výkonový standard. Potvrzuje pouze fyzickou kontinuitu, nikoli elektrický výkon. Pro profesionální instalaci, kde koncový uživatel očekává záruční nebo certifikační zprávu, potřebujete tester výkonu.

Testery na certifikaci

Certifikační testery měří každý parametr vyžadovaný TIA-568.2-D a ISO/IEC 11801: vložný útlum, NEXT, FEXT, PSNEXT, návratový útlum, zpoždění šíření a zkreslení zpoždění. Fluke Networks DSX-8000 je průmyslovým měřítkem, schopným certifikovat kanály Cat8 v pod 10 sekund na kanál . IDEAL Industries SignalTEK NT a TREND Networks LanTEK IV jsou konkurenční alternativy za nižší ceny.

Certifikační testery jsou drahé – cena Fluke DSX-8000 je přes 9 000 USD – ale programy půjčování od hlavních prodejců a půjčoven nástrojů je zpřístupňují pro jednotlivé projekty. Pro dodavatele, kteří pravidelně instalují síťové patch panely, je vlastnictví certifikačního testeru přímou obchodní investicí. Jediný neúspěšný kanál, který vyžaduje přepracování, stojí více práce než měsíční poplatky za pronájem nástrojů.

Nástroje pro testování vláken

Pokud vaše instalace propojovacího panelu zahrnuje moduly z optických vláken nebo předem ukončené kazety s vlákny, potřebujete také sadu pro testování optické ztráty (OLTS) a ideálně optický reflektometr v časové doméně (OTDR). OLTS měří ztrátu vložení mezi koncovými body v dB a potvrzuje, že spojení splňuje rozpočet kanálu. OTDR identifikuje umístění a velikost jednotlivých událostí – konektorů, spojů, ohybů – podél trasy vlákna. Jednotky OLTS základní úrovně od EXFO, AFL a Fluke Networks začínají v kolem 800 – 1 500 USD pro jednorežimové/multimodové kombinované testery.

Tónový generátor a sonda (toner a hůlka)

Tónový generátor a indukční sonda – běžně nazývané toner a hůlka nebo fox and hound – jsou nezbytné pro sledování neoznačených kabelů a identifikaci, která kabelová trasa se připojuje ke kterému portu propojovacího panelu. Tónový generátor se připojí k jednomu konci kabelu a vysílá zvukový signál po drátu. Indukční sonda detekuje signál bez nutnosti fyzického kontaktu, což vám umožní naskenovat svazek kabelů a určit ten správný podle nejhlasitějšího tónu.

Tento nástroj nelze vyjednávat v projektech modernizace nebo modernizace, kde stávající kabeláž postrádá dokumentaci. Dokonce i v nových instalacích toner pomáhá rychle potvrdit, že konkrétní kabel vedený ze zásuvky ve zdi přistál na správném portu propojovacího panelu před ukončením. Spolehlivé tónové generátory a sondy od Fluke Networks (Pro3000), Klein Tools (VDV500-820) a TREND Networks jsou dostupné v Rozsah 50–150 USD .

Některé pokročilé testery drátových map zahrnují schopnost generování tónů, což snižuje počet samostatných nástrojů potřebných pro práci. Před zakoupením samostatného toneru zkontrolujte seznam funkcí vašeho testeru, abyste se vyhnuli nadbytečnému vybavení.

Nástroje pro tvorbu štítků a dokumentaci

Každý port na síťovém propojovacím panelu musí být v době instalace označen. Pokusy o zpětné označování – poté, co je stojan plný a propojovací kabely jsou na svém místě – je výrazně těžší a přináší výsledky nižší kvality. Speciální štítkovač, který vyrábí teplem smrštitelné nebo laminované štítky, je standardním nástrojem pro jakoukoli profesionální kabeláž.

Společnosti Brady a HellermannTyton vyrábějí tiskárny štítků speciálně navržené pro infrastrukturu síťové kabeláže. Brady BMP21-PLUS a HellermannTyton TAG-IT jsou oba široce používány v komerčních instalacích. Tyto tiskárny přijímají kazety se štítky kompatibilní se štítkovými proužky propojovacího panelu, štítky pro obalování kabelů a vlaječkami portů. Štítky by měly obsahovat identifikátor portu, cílovou zásuvku a kategorii kabelu. A konzistentní systém označování používaný od prvního dne zkracuje dobu odstraňování problémů o hodiny po celou dobu životnosti systému.

Rozvrh kabelů a dokumentace skutečného stavu

Štítkovač vyrábí fyzické štítky. Doprovodný plán kabelů – tabulka nebo databáze, která mapuje každý identifikátor portu na jeho fyzický původ, kategorii kabelu, datum instalace a výsledek testu – je dokumentace, díky které jsou štítky užitečné. Většina certifikačních testerů umí exportovat výsledky testů přímo do PC ve formátu PDF nebo CSV. Integrace těchto výsledků do kabelového plánu vytvoří úplný, auditovatelný záznam o instalaci. Tato dokumentace je vyžadována pro většinu systémových záruk výrobce a podniková IT oddělení ji očekávají jako součást jakéhokoli smluvního projektu kabeláže.

Nástroje a příslušenství pro správu kabelů

Instalace síťového propojovacího panelu není jen o samotném panelu – zahrnuje správu kabelů, které se přivádějí do zadní části panelu, a propojovacích kabelů, které spojují přední porty se síťovým zařízením. Špatná správa kabelů je jedním z nejčastějších problémů v instalovaných sítích a jedním z nejsnadnějších, kterému lze předejít správnými nástroji.

Stahovací pásky na suchý zip a popruhy na suchý zip

Kabelové stahovací pásky se suchým zipem jsou upřednostňovaným upevňovacím prvkem pro svazování kabelových vedení v jakékoli instalaci, která dodržuje standardy správy kabelů TIA-569 nebo ISO/IEC 14763. Plastové stahovací pásky při nadměrném utažení deformují plášť kabelu a stlačují páry uvnitř, zvyšují přeslechy a mohou způsobit selhání certifikace kanálu. Suché zipy nevyvíjejí žádnou tlakovou sílu a lze je přemístit tolikrát, kolikrát je potřeba. Společnosti Panduit a HellermannTyton vyrábějí pásky se suchým zipem speciálně určené pro použití ve strukturované kabeláži. pytel 100 kabelových spojek na suchý zip stojí 10–20 USD a zvládá potřeby správy typické 24portové panelové instalace.

Horizontální kabelové manažery

Horizontální kabelový manažer 1U namontovaný přímo nad nebo pod každým propojovacím panelem udržuje přední propojovací kabely organizované a zabraňuje jejich prověšení na sousední zařízení. Bez kabelových manažerů vytváří 48portový panel se 48 propojovacími kabely množství kabelů, které blokují proudění vzduchu, ztěžují identifikaci portů a zamotávají se vždy, když je třeba přesunout jeden kabel. Kabelové manažery s prstovými kanálky (plastové prsty, které vedou kabely ze strany na stranu) jsou nejúčinnějším formátem a jsou k dispozici od Panduit, Leviton a výrobců obecných rackových doplňků pro 15–60 USD za jednotku 1U .

J-háky a hardware pro podporu kabelů

Příchozí kabely za propojovacím panelem potřebují podporu v pravidelných intervalech, aby se zabránilo tažení kabelového svazku za koncovky. J-háky – plastové nebo kovové podpěry ve tvaru sedla, které se připevňují ke kolejnicím stojanu, konstrukcím kabelových lávek nebo nástěnným sloupkům – drží kabelové svazky, aniž by je stlačovaly. TIA-569 doporučuje body podpory každých 4–5 stop (1,2–1,5 metru) podél vodorovných kabelových tras. J-háky jsou levné (0,50 – 2,00 $ za každý), ale musí být instalovány před spuštěním kabelů, což z nich dělá plánovací položku stejně jako nástroj.

Rybí páska, nástroje na tahání kabelů a přístupové vybavení

Pokud kabelové vedení nejsou již předem vytaženy do místa propojovacího panelu, budete potřebovat nástroje pro vedení kabelů stěnami, nad stropy a vedením. Konkrétní nástroje závisí na instalačním prostředí, ale následující jsou vždy nezbytné.

Rybí páska

Rybí páska je dlouhá, polotuhá páska z oceli nebo sklolaminátu, kterou lze protlačit potrubím nebo dutinami ve stěně a vytvořit tak tahovou dráhu. Jakmile rybí páska dosáhne cílového bodu, kabel je připojen k pásce a protažen zpět. Ocelové rybí pásky dovnitř Délka 50 stop a 100 stop zvládne většinu komerčních instalačních scénářů. Sklolaminátové rybí pásky jsou preferovány v prostředí s živým elektrickým vedením v blízkosti, protože sklolaminát je nevodivý. Klein Tools, Greenlee a Milwaukee vyrábějí spolehlivé rybí pásky.

Žhavicí tyče a ohebné bity

Žhavicí tyče jsou tlačné tyče ze skleněných vláken, které se používají k procházení kabelu otevřenými stropními přetlakovými prostory, kde by páska ryb byla příliš tuhá na to, aby manévrovala kolem překážek. Spojují se mezi sebou v sekcích obvykle 4 stopy dlouhých, což umožňuje běhy 20–30 stop nebo více přes těsné nadstropní prostory. Ohebné bity – dlouhé, flexibilní nástavce vrtáků – se používají k provrtání protipožárních zábran, horních desek a dutin ve stěnách v místech, kam se standardní vrtáky nedostanou.

Žebřík a bezpečnostní vybavení

Většina instalací síťových propojovacích panelů zahrnuje práci ve výšce – nad stropními deskami, na žebříkových regálech nebo sahání do horní části vysokých regálů. 6stopý žebřík ze skelných vláken je standardní součástí instalačního vybavení. V datových centrech se zdvojenými podlahami nebo vysokými stojany s otevřeným rámem je stejně důležitá stabilní plošinová stolička. Během instalace byste měli nosit osobní ochranné prostředky včetně bezpečnostních brýlí (pro vrtání a prorážení vodičů, které mohou prasknout a stát se projektily) a rukavice odolné proti proříznutí (pro manipulaci s hranami kabelů a kolejnicemi stojanu).

Kompletní seznam nástrojů podle fáze instalace

Níže uvedená tabulka organizuje požadované nástroje podle fází typické instalace síťového propojovacího panelu, od vytažení kabelů až po konečnou dokumentaci. Použijte to jako kontrolní seznam před zahájením práce, abyste se ujistili, že před zahájením práce nic nechybí.

Nástroje specifické pro stíněné instalace a instalace propojovacích panelů Cat6A

Stíněná kroucená dvojlinka (STP) kabeláž a instalace Cat6A mají specifické požadavky na nástroje nad rámec standardní sady. Ignorování těchto rozdílů vede k selhání uzemnění, přerušení kontinuity štítu a selhání certifikačních testů, jejichž diagnostika a oprava je následně nákladná.

Nástroje na přípravu stíněných kabelů

Kabel STP má fólii nebo opletené stínění, které obepíná všechny čtyři páry. Po odizolování pláště musí být toto stínění pečlivě přehnuto zpět přes plášť kabelu, aniž by se roztrhlo, a poté během zakončování přilepeno ke krytu stíněného propojovacího panelu. K tomuto kroku jsou zapotřebí jehlové kleště s jemným hrotem a speciální nástroj pro zakončení stíněného lichoběžníkového konektoru (dodávaný výrobcem panelu). Pokus o složení a spojení štítu holýma rukama vytváří nekonzistentní kontakt štítu, což maří účel stíněné kabeláže.

Uzemňovací nástroje a hardware

Stíněný síťový propojovací panel musí být připojen k uzemňovací sběrnici racku, která se zase připojuje k telekomunikačnímu uzemňovacímu a spojovacímu systému budovy (jak je definováno v TIA-607-C). To vyžaduje zemnící vodič (min 6 AWG měď pro lepení mezi stojanem a zemí ve většině komerčních instalací), nástroj pro krimpování ok a vhodná kompresní oka. K ověření kontinuity zemní cesty od panelu k hlavní zemnící elektrodě se používá multimetr. Pokud je zemnící dráha otevřená nebo překračuje odpor 1 ohm, stínící systém nebude fungovat tak, jak byl navržen.

Cat6A-specifické úvahy

Kabel Cat6A má podstatně větší průměr než Cat6 – obvykle 7–8 mm vs. 5–6 mm — a vyžaduje větší příslušenství pro správu kabelů (širší sedla s J-háčkem, kabelové manažery s vyšší kapacitou) a děrovací nástroj nastavený na vysokou sílu pro tužší 23 AWG vodiče. Zvětšený průměr také znamená, že 48portový kabelový panel Cat6A bude mít za sebou mnohem silnější kabelový svazek než ekvivalentní panel Cat6. Prostor pro uspořádání zadních kabelů musí být naplánován odpovídajícím způsobem, s alespoň 3–4 palce volné hloubky za panelem pro správu svazků.

Bezpečnostní nástroje a osobní ochranné prostředky

Instalace propojovacích panelů je fyzická práce se skutečným rizikem zranění. Následující OOP a bezpečnostní nástroje by měly být součástí každé instalační sady.

• Ochranné brýle: Vyžaduje se při vrtání, děrování vodičů a řezání kabelů. Konce drátů a úlomky pláště se mohou stát vysokorychlostními projektily.
• Rukavice odolné proti proříznutí (úroveň A4 nebo vyšší): Kolejnice a vyražené hrany mají ostré otřepy. Rukavice odolné proti proříznutí podle normy ANSI/ISEA 105 úroveň A4 poskytují dostatečnou ochranu, aniž by výrazně zhoršily obratnost při manipulaci s kabelem.
• respirátor N95: Vyžaduje se při práci ve stropních komorách s izolací ze skelných vláken, stříkanou protipožární ochranou nebo nahromaděním prachu a částic.
• Chrániče kolen: Ukončení kabelů u propojovacích panelů na úrovni podlahy v krytech pro montáž na stěnu vyžaduje trvalé klečení. Profesionální chrániče kolen snižují únavu a zabraňují zranění na betonových nebo dlaždicových podlahách.
• Čelovka nebo pracovní světlo: Zadní strana stojanu je tmavá. Čelovka ponechává obě ruce volné pro práci s kabelem a eliminuje potřebu pomocníka, který by svítilnu držel.
• Nevodivý schůdkový žebřík: Sklolaminátové žebříky jsou povinné při práci v blízkosti elektrických zařízení pod napětím. Hliníkové žebříky představují riziko úrazu elektrickým proudem v serverovnách, kde jsou instalovány napájecí rozvodné jednotky (PDU) a systémy UPS.

Starter Kit vs. Professional Kit: Jaký rozpočet

Pro někoho, kdo instaluje síťový patch panel pro malou domácnost nebo malou kancelář poprvé, pokryje minimální sada nástrojů to podstatné bez zbytečných výdajů. Profesionálnímu instalačnímu technikovi, který pravidelně nasazuje patch panely napříč komerčními projekty, poskytuje kompletní sada kvalitu a rychlost, kterou profesionální práce vyžaduje.

Pro profesionální dodavatele, kteří nemohou přímo zdůvodnit nákup certifikačního testeru, je pronájem od společnosti Fluke Networks přímo nebo prostřednictvím autorizovaných partnerů obvykle zpoplatněn 150–300 USD za týden , čímž je certifikace ekonomicky dostupná i pro použití v rámci jednoho projektu.
