Jak jsou patch panely zapojeny?

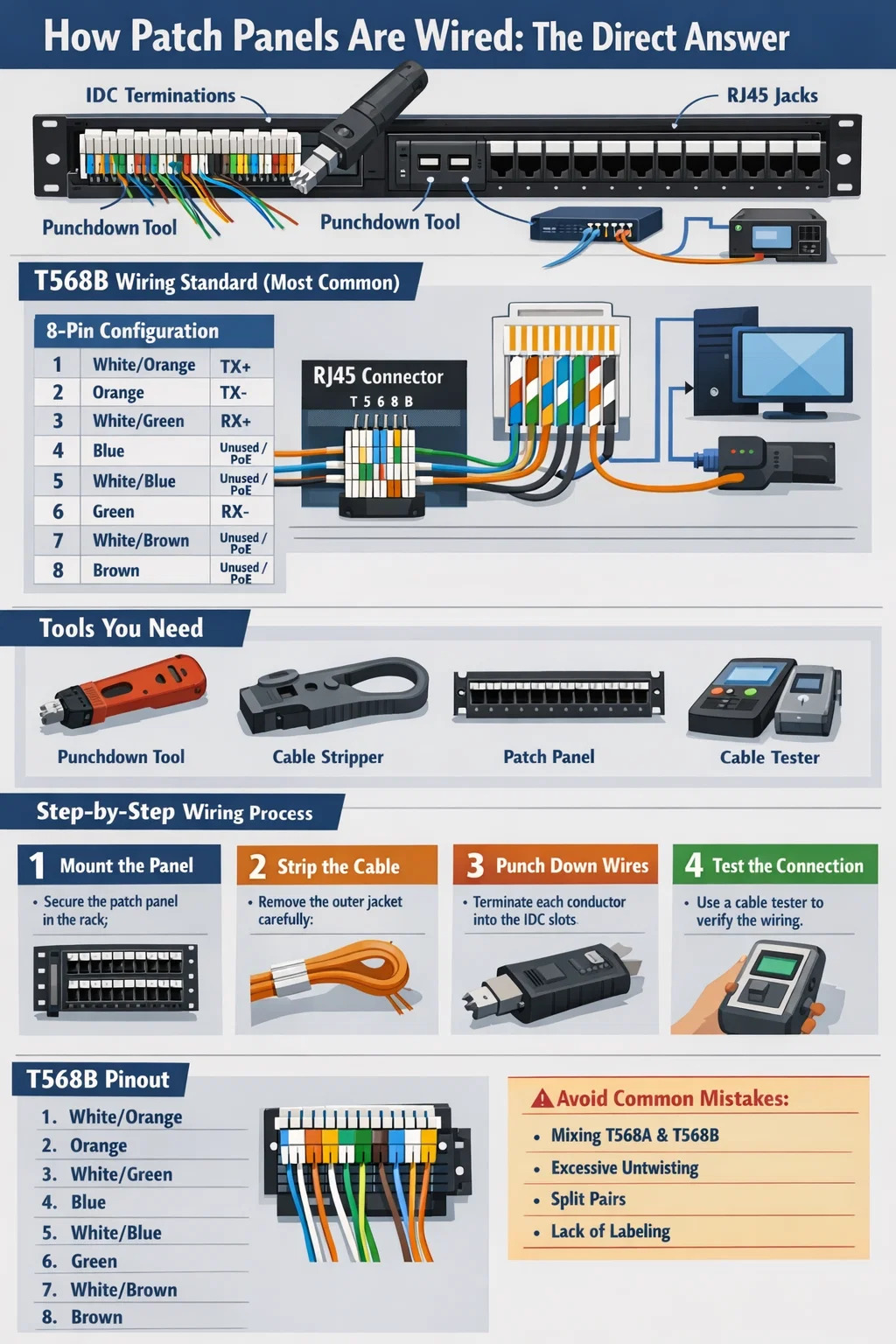

Jak jsou propojovací panely zapojeny: Přímá odpověď

A síťový patch panel je zapojeno zakončením jednotlivých měděných vodičů ze strukturované kabeláže vedoucí do zadní části panelu pomocí děrovacího nástroje podle staardu kabeláže T568A nebo T568B. Každý z osmi vodičů v kabelu Cat5e, Kočka6 nebo Cat6A je zasazen do barevně označeného slotu IDC (Insulation Displacement Connector) na zadní straně portu propojovacího panelu. Po děrování se na přední straně panelu odkryjí lichoběžníkové konektory RJ45, které umožňují krátkým propojovacím kabelům připojit zařízení k přepínačům, směrovačům nebo jiným síťovým zařízením.

Úkolem propojovacího panelu v síťovém racku je fungovat jako pevný, organizovaný koncový bod pro horizontální vedení kabelů, udržovat vaši infrastrukturu čistou a usnadňovat přesuny, přidávání a změny, aniž by narušovaly stálou kabeláž za zdmi. Většina profesionálních instalací používá T568B jako výchozí standard kabeláže , ačkoli T568A je vyžadován pro vládní budovy podle určitých norem. Nejdůležitější je konzistence – nikdy nemíchejte standardy ve stejném běhu.

Pochopení standardů kabeláže T568A a T568B

Než se dotknete jediného vodiče, musíte porozumět dvěma standardům vodičů používaných prakticky ve všech strukturovaných kabelážích na světě. T568A i T568B používají všech osm vodičů v kabelu Cat – čtyři páry – ale liší se uspořádáním oranžového a zeleného páru na kolících 1, 2, 3 a 6.

Pin-Out T568B (nejběžnější v Severní Americe)

T568A prohodí oranžový a zelený pár, umístí bílá/zelená na kolík 1, zelená na kolík 2, bílá/oranžová na kolík 3 a oranžová na kolík 6. Funkční rozdíl mezi těmito dvěma je nulový pro přímé připojení — záleží pouze na křížených kabelech, kde jeden konec používá T568A a druhý T568B. U gigabitového Ethernetu a 10GbE přenášejí data všechny čtyři páry současně , což je důvod, proč je zachování integrity zkroucení každého páru po celou dobu průrazu kritické pro integritu signálu při vysokých rychlostech.

Nástroje a materiály, které potřebujete, než začnete

Unáhlené ukončení propojovacího panelu bez správných nástrojů vytváří nespolehlivá připojení, která projdou základním testem spojení, ale selhávají při skutečném zatížení sítě. Zde je vše, co potřebujete na lavičce, než protáhnete jeden kabel skrz zeď.

• 110-čepelový děrovací nástroj — Kvalitní rázový nástroj s nastavitelným nastavením síly. Nízká síla pro počáteční usazení, vysoká síla pro konečné ukončení. Společnosti Fluke Networks a Paladin Tools představují spolehlivé možnosti v rozmezí 25–60 USD. Vyhněte se levným neznačkovým verzím, které praskají kontakty IDC.
• Odizolovač kabelů — Vyhrazený kulatý odizolovací nůž pro síťový kabel, nikoli univerzální řezačka krabic. Chcete odstranit vnější plášť bez poškození izolace vodiče. Zářez v izolaci vodiče způsobuje impedanční anomálie, které se projevují jako poruchy zpětného vedení na certifikátoru kabelu.
• Síťový patch panel — 24portové nebo 48portové 1U panely jsou standardem ve většině instalací. Panely Cat5e zvládají rychlost až 1 Gbps. Panely Cat6 jsou dimenzovány na 1 Gbps při 250 MHz a mohou podporovat 10 GbE na kratší vzdálenosti. Panely Cat6A běží 10GbE na plných 100 metrů běží na 500 MHz.
• Lišta pro vedení kabelů nebo D-kroužek — Připevněte jej k jednotce stojanu přímo nad nebo pod panel. Bez odlehčení tahu a správy kabelů jsou porty propojovacích panelů vystaveny mechanickému namáhání, které časem zhoršuje kontakt IDC.
• Tester nebo certifikátor kabelů — Základní tester kontinuity, jako je Klein Tools VDV526-100 (~ 30 $), potvrzuje správnost mapy vodičů. Pro profesionální instalace, které vyžadují certifikaci TIA-568, je analyzátor kabelů Fluke DSX CableAnalyzer průmyslovým standardem, ale stojí několik tisíc dolarů – většina dodavatelů si je pronajímá pro použití v konkrétním projektu.
• Permanentní popisovač a štítkovač — Před ukončením označte každý port. Přeznačení po faktu je mizerná práce a vede k chybám v dokumentaci.
• Kabelové stahovací pásky na suchý zip — Nikdy nepoužívejte stahovací pásky na síťový kabel. Příliš utažené zipy deformují geometrii kabelu a mění geometrii páru, což snižuje vysokofrekvenční výkon. Pásky na suchý zip umožňují nastavení a nenamáhají kabel.

Krok za krokem: Jak zapojit síťový propojovací panel

Následující proces platí pro standardní patch panel typu 110 – typ používaný téměř ve všech komerčních instalacích Cat5e, Cat6 a Cat6A. Modulární panely ve stylu Keystone sledují stejnou logiku zakončení vodičů, ale místo pevného zadního rámu používají odnímatelné jednotlivé konektory keystone.

Krok 1 — Namontujte panel a naplánujte si rozvržení

Před připojením jakýchkoli kabelů k němu namontujte propojovací panel do stojanu. Použijte klecové matice a šrouby vhodné pro váš typ stojanu – většina standardních 19palcových stojanů používá závit 10-32 nebo 12-24. Utažení prstů nestačí; uvolněný panel v průběhu času vibruje a namáhá zakončení. Rozhodněte se nyní o schématu číslování portů. Běžným přístupem je číslování portů 1–24 zleva doprava na jednom panelu, přičemž fyzická místnost nebo umístění umístění je dokumentováno v tabulkovém procesoru nebo softwaru pro správu kabelů od prvního dne.

Krok 2 — Nasměrujte kabely a nechte odpovídající servisní smyčku

Protáhněte vodorovný kabel skrz vaše potrubí nebo kabelový žlab a do stojanu. Na konci propojovacího panelu ponechte servisní smyčku alespoň 12–18 palců. Tato prověšení slouží ke dvěma účelům: umožňuje vám znovu ukončit kabel, pokud port selže, aniž by byl běh příliš krátký, a snižuje mechanické napětí na spoji děrování. Nikdy netahejte kabel tak pevně, aby neměl nulovou vůli v koncovém bodě — toto je běžná chyba v instalacích svépomocí, která způsobuje selhání kontaktů o měsíce později, jak se budova tepelně cykluje.

Krok 3 — Sundejte vnější plášť

Pomocí odizolovače kabelů odstraňte přibližně 1,5 až 2 palce vnějšího pláště z konce každého kabelu. Prořízněte plášť stahovačem, jednou otočte nástrojem kolem kabelu a poté plášť sundejte. Zkontrolujte všech osm vodičů, zda v jednotlivých izolacích nejsou nějaké zářezy. Narušená izolační vrstva na vodiči způsobí přeslechy mezi páry, které jsou detekovatelné při gigabitových rychlostech. Pokud uvidíte zářez, odřízněte konec a znovu odizolujte – neukončujte poškozený vodič.

Krok 4 — Roztočte a usaďte vodiče

Každý pár rozkruťte pouze natolik, abyste dosáhli na určený slot IDC na propojovacím panelu. Normy TIA-568 specifikují maximální rozkroucení 0,5 palce (13 mm) pro Cat5e and 0,375 palce (9,5 mm) pro Cat6 . Překročení těchto limitů snižuje výkon kabelu NEXT (Near-End Crosstalk). Položte každý vodič do jeho barevně označeného slotu na zadní straně portu propojovacího panelu. Barevné kódování slotu na panelu bude odpovídat buď T568A nebo T568B – mnoho panelů zobrazuje oba barevné kódy vedle sebe, označené A a B. Vyberte správnou stranu pro vámi zvolený standard a podle toho vložte každý vodič. V této fázi není nutné vodič zcela zatlačit dolů – to udělá děrovací nástroj.

Krok 5 — Proražení každého vodiče

Umístěte 110-čepel děrovacího nástroje na vodič v jeho štěrbině. Čepel má dvě strany – jedna přeruší přebytečný vodič a druhá ne. Řezná strana musí směřovat ven (směrem od těla panelu), aby byl přebytečný konec drátu oříznut tak, jak sedla vodiče. Udeřte do nástroje pevně a rovně. Kvalitní rázový úderový nástroj při výstřelu slyšitelně cvakne. K zatlačování vodičů do IDC slotů nepoužívejte šroubovák nebo nenárazový nástroj — čepel IDC musí jediným kontrolovaným pohybem prorazit izolaci vodiče, aby se vytvořilo plynotěsné a korozi odolné spojení. Pomalu lisovaný vodič má za následek spojení s vysokým odporem, které občas selhává.

Opakujte pro všech osm vodičů na každém portu. Po dokončení by měl být každý konec vodiče čistě oříznut v rovině s blokem IDC a mimo slot by neměla být vidět žádná holá měď.

Krok 6 — Použijte odlehčení tahu a správu kabelů

Většina propojovacích panelů obsahuje na zadní straně plastovou lištu pro odlehčení tahu nebo kotevní body kabelových svazků. Protáhněte každý zakončený kabel držákem pro odlehčení tahu a zajistěte jej suchým zipem. Kabel by měl být dostatečně bezpečný, aby pevné zatažení za kabel nepřenášelo mechanickou sílu na děrovací zakončení. Kabely úhledně oblékněte podél zadní části stojanu a veďte je do kanálu pro správu kabelů. Špatné osazení kabelů je hlavní příčinou reterminačních hovorů – kabely, které zůstaly volné, se nakonec zachytí, škubnou nebo zamotají někým pracujícím ve stojanu.

Krok 7 — Otestujte každý port

Připojte vysílací jednotku kabelového testeru k přednímu portu RJ45 a vzdálený přijímač ke vzdálenému konci stejné kabelové trasy (u nástěnné desky nebo zásuvky). Spusťte test drátové mapy. Tester potvrdí, že všech osm vodičů je připojeno ke správným kolíkům bez přerušení, zkratů, obrácených párů, rozdělených párů nebo transponovaných párů. Rozdělený pár – kde jsou dva vodiče z různých párů zapojeny do stejných pozic slotu RJ45 – projde základní zkouškou kontinuity, ale selže při vysokých rychlostech, protože rozdílový párový signál je přerušen. Správný test drátové mapy zachytí rozdělené páry.

Typy propojovacích panelů a kdy je použít

Ne všechny síťové propojovací panely jsou zapojeny stejným způsobem, protože ne všechny panely používají stejnou architekturu zakončení. Pochopení rozdílů vám pomůže vybrat správný panel pro instalaci a vyhnout se problémům s kompatibilitou.

Pevné děrovací panely ve stylu 110

Jedná se o tradiční a nejběžnější typ. Zadní stranu panelu tvoří pevný plastový blok s IDC sloty pro každý z osmi vodičů na port, uspořádaných v barevně odlišených řadách. Ukončení je trvalé — pokud selže IDC kontakt jednoho portu, nemůžete vyměnit pouze tento port, aniž byste vyměnili celý panel. Tyto panely jsou levné, 24portový panel Cat6 obvykle stojí 20–50 USD a jsou extrémně spolehlivé, když jsou správně ukončeny. Jsou správnou volbou pro většinu instalací trvalé strukturované kabeláže.

Keystone Modular Patch Panels

Panely Keystone jsou prázdné rámečky čelní desky, které přijímají individuálně zakončené konektory keystone – stejný typ, jaký se používá ve stěnách. Každý port je samostatný modul snap-in. Hlavní výhodou je, že jednotlivé porty lze vyměnit bez přerušování sousedních portů. Umožňují také panely se smíšenými médii – některé sloty můžete osadit lichoběžníkovými konektory Cat6A, jiné spojkami LC a další prázdnými vložkami, to vše na stejné ploše panelu. Kompromisem jsou vyšší náklady na port a mírně větší rozdíly v kvalitě konektorů na panelu, pokud se používají různí výrobci konektorů.

Úhlové a ploché záplatové panely

Standardní propojovací panely mají své porty RJ45 v ploché horizontální řadě směřující přímo dopředu. Úhlové propojovací panely – někdy nazývané sklopné nebo sklopné panely – naklánějí přední port směrem dolů, obvykle pod úhlem 15 nebo 45 stupňů. To usnadňuje připojování a vedení propojovacích kabelů v hustých rackových prostředích, kde je vedení kabelů těsné. V plně obsazeném 48portovém 1U plochém panelu vyžaduje dosažení portů v zadní řadě propojovacím kabelem vedení kabelu tak, aby byl namáhán konektor RJ45. Šikmý panel snižuje toto namáhání poloměrem ohybu. Instalace s vysokou hustotou se 48 nebo více porty na jednotku racku významně těží z šikmých panelů.

Patch panely z optických vláken

Fiber patch panely se zásadně liší od měděných panelů. Vůbec nepoužívají zakončení punchdown. Místo toho obsahují konektory z optických vláken – LC, SC, ST nebo MPO – buď jako předem zakončené pigtaily, které jsou fúzně spojeny s příchozími vlákny uvnitř panelu, nebo jako předem zakončené kazety, které zacvaknou do šasi. Tělo panelu poskytuje ochranný kryt pro konce vláken a držák pro spojovací adaptéry, které umožňují připojení propojovacích kabelů. Čištění optických konektorů správnými nástroji vyhovujícími normě IEC 61300-3-35 před každým připojením je povinné – kontaminované koncové plochy vláken způsobují ztrátu vložení, která přesahuje celkový rozpočet ztráty spoje.

Patch panely Cat5e vs Cat6 vs Cat6A: Rozdíly ve výkonu

Kategorie kabelu, kterou nainstalujete, určuje kategorii propojovacího panelu, kterou potřebujete. Míchání kategorií – například instalace kabelu Cat6, ale zakončení do patch panelu Cat5e – omezuje celý kanál na výkon Cat5e. Každý komponent v kanálu musí splňovat nebo překračovat cílovou kategorii.

Patch panely Cat6A jsou fyzicky větší než panely Cat5e nebo Cat6, protože kabely Cat6A jsou výrazně tlustší – typicky vnější průměr 7–8 mm oproti 5–6 mm u Cat6. 24portový panel Cat6A často zabírá ekvivalent 1,5U skutečného prostoru v racku kvůli dalším požadavkům na správu kabelů na zadní straně. Podle toho naplánujte rozvržení stojanu.

Jak se propojovací panely připojují k přepínačům a koncovým zařízením

Propojovací panel sám o sobě neprovádí žádné přepínání ani směrování. Je to čistě pasivní koncový a křížový bod. Pochopení toho, jak sedí v síťové cestě, objasňuje, proč na správném zapojení tolik záleží.

Celý kanál ze síťového přepínače na pracovní stanici nebo IP kameru běží následovně:

1. Port síťového přepínače → krátký propojovací kabel (obvykle 1–3 stopy) → přední port RJ45 propojovacího panelu
2. Patch panel IDC zakončení → horizontální kabel procházející stěnami/stropem/kanálem
3. Horizontální vedení kabelu → zásuvka RJ45 jack (nebo krabice pro povrchovou montáž)
4. Zásuvka → krátký propojovací kabel → koncové zařízení (PC, telefon, AP, kamera)

TIA-568 definuje maximální trvalé spojení (z propojovacího panelu IDC do nástěnné zásuvky IDC) jako 90 metrů , přičemž zbývajících 10 metrů je přiděleno napříč všemi propojovacími kabely v kanálu tak, aby bylo dosaženo maximální délky kanálu 100 metrů. Překročení 90 metrů v horizontálním směru je porušením norem, které způsobí náhodné poruchy při gigabitových rychlostech, i když se testy kabelu čistí při nižších frekvencích.

Propojovací kabely spojující přepínač s panelem a nástěnnou zásuvku se zařízením musí také odpovídat kategorii kanálu. Použití patch kabelu Cat5e v kanálu Cat6A vytváří úzké hrdlo v tomto konkrétním bodě kanálu. Vždy používejte propojovací kabely zařazené do kategorie, které odpovídají vaší nainstalované horizontální kabeláži.

Běžné chyby v elektroinstalaci a jak se jim vyhnout

Praxe ukazuje, že stejné chyby se opakovaně objevují v instalacích propojovacích panelů, od malých domácích instalací až po sestavení velkých podniků. Vědět, na co si dát pozor, ušetří hodiny řešení problémů.

Míchání T568A a T568B ve stejném běhu

Pokud připojíte konec propojovacího panelu k T568B a konec nástěnné zásuvky k T568A, vytvořili jste neúmyslný křížený kabel. Moderní přepínače s Auto-MDIX mohou často kompenzovat, ale to není zaručeno pro všechna zařízení a vytváří to zmatek při budoucí údržbě. Každá kabelová trasa musí používat stejný standard na obou koncích.

Nadměrné kroucení párů

Toto je nejčastější chyba snižující výkon. Roztahování párů od sebe na více než povolenou vzdálenost, aby se snáze usadily do slotů IDC, ničí potlačení přeslechů, které geometrie kroucených párů poskytuje. Na 100 MHz to často zůstává nepovšimnuto. Při 500 MHz (Cat6A) způsobuje poruchy. Udržujte kroucení do 13 mm od IDC pro Cat5e a 9,5 mm pro Cat6 a vyšší.

Rozdělené páry

K rozdělení páru dochází, když je například bílo/zelený vodič umístěn do slotu kolíku 1, ale zelený vodič je umístěn do slotu kolíku 4 místo kolíku 3. Vodiče jsou z různých párů. Základní tester kontinuity to ukazuje jako správné — všech osm kolíků se zdá být připojeno. Ale správný tester map vodičů detekuje rozdělený pár, protože měří rovnováhu elektrického páru. Rozdělené páry způsobují silné přeslechy, které zcela ničí gigabitový výkon i když se jednoduché světlo odkazu zobrazí zeleně.

Špatná úleva od napětí

Kabely ponechané volně za propojovacím panelem budou šlapat, tahat a zamotávat každý, kdo pracuje ve stojanu. Jediným prudkým zatažením za kabel, který není odlehčený, může uvolnit zaražené zakončení natolik, že se vytvoří přerušované spojení – jedna z nejobtížněji dohledatelných chyb, protože se objevuje a mizí s vibracemi a změnami teploty.

Žádná dokumentace

Neoznačený patch panel je pro budoucí správce sítě časovanou bombou. Bez mapy mezi porty a umístěním vyžaduje každý pohyb nebo relace odstraňování problémů fyzické sledování kabelů. Před uzavřením stojanu označte každý port propojovacího panelu a každý kabel na obou koncích. Používejte konzistentní konvence pojmenování – patro, číslo pokoje, číslo zásuvky – a zálohujte dokumentaci v systému správy sítě nebo dokonce ve sdílené tabulce.

Zapojení propojovacích panelů ve scénářích reálného světa

Výše uvedené zásady platí univerzálně, ale konkrétní přístup se liší podle velikosti a typu instalace.

Nastavení malé kanceláře nebo domácí kanceláře

Typické nastavení pro SOHO může zahrnovat 12portový nebo 24portový patch panel Cat6 v malém nástěnném racku s kabely do 6–12 nástěnných zásuvek v celém prostoru. Celková délka kabelů je obvykle výrazně pod 30 metrů, takže Cat6 je více než dostačující. Jeden 8portový nebo 16portový přepínač je propojen propojovacím kabelem z přední části panelu. Celý projekt – včetně vrtání, vedení kabelů skrz zdi, ukončení a testování – trvá jedné zkušené osobě asi 4–8 hodin na instalaci s 10 porty. Náklady na materiál pro tuto váhu se pohybují zhruba od 80 do 200 USD v závislosti na kvalitě kabelu a hardwaru.

Enterprise Floor Distribution

V komerční budově je v telekomunikační místnosti (TR) na každém patře obvykle umístěn 2 nebo 4 sloupový rack se 2–4 propojovacími panely o celkovém počtu 96–192 portů, které napájí všechny horizontální kabely do podlahy. Tyto panely se připojují pomocí propojovacích kabelů k jednomu nebo více přepínačům přístupové vrstvy. Přepínače uplink přes optické vlákno nebo 10GbE metal do přepínače distribuční vrstvy v hlavní datové místnosti. Projekt strukturované kabeláže tohoto rozsahu pro jednu podlahu o ploše 10 000 čtverečních stop může zahrnovat 150–200 kabelových tras, z nichž všechny musí být před schválením otestovány a zdokumentovány podle výkonnostních norem TIA-568. Typické náklady na projekt v tomto měřítku se pohybují od 15 000 USD do 40 000 USD v závislosti na kategorii kabelu, místní pracovní síle a požadavcích na vedení.

Patching top-of-rack datových center

V datových centrech jsou propojovací panely často nahrazeny kazetami se strukturovanou kabeláží a kmenovými kabely. Předem zakončené MPO vláknové kanály spojují řady stojanů přes stropní kabelové žlaby a končí v modulech vláknových kazet, které obsahují LC porty na přední straně šasi panelu 1U. Tento přístup umožňuje nasazení celého 12- nebo 24vláknového kufru jediným tahem a jedinou zasouvací kazetou, což dramaticky zkracuje dobu instalace v prostředí s vysokou hustotou. Předem ukončené sestavy vláken jsou továrně testovány a certifikovány , eliminuje riziko chyb při ukončení provozu v prostředích, kde prostoje stojí tisíce dolarů za minutu.

Údržba a odstraňování problémů s kabelovým propojovacím panelem

Jakmile je propojovací panel zapojen a certifikován, průběžná údržba je minimální – ale není nulová. Fyzické spoje se časem zhoršují oxidací, vibracemi a mechanickým namáháním při opakovaném vkládání a vyjímání propojovacích kabelů.

• Když port selže, vyměňte propojovací kabely, nikoli zakončení panelu. V drtivé většině případů je mrtvý port poškozený propojovací kabel nebo poškozený port přepínače – ne selhání zakončení punchdown. Nejprve vyměňte propojovací kabel. Pokud problém souvisí s kabelem, vyměňte kabel. Pokud problém souvisí s portem, otestujte s jiným portem přepínače, než odsuzujete ukončení propojovacího panelu.
• Chraňte nepoužívané porty před prachem. Hromadění prachu uvnitř konektorů RJ45 – zejména v prostředí se špatnou filtrací vzduchu – v průběhu let zvyšuje kontaktní odpor. Prázdné vložky portů jsou levné a zcela tomu zabraňují. Balení 100 kusů prázdných vložek portů stojí zhruba 8–12 USD a mělo by být instalováno do každého nepoužívaného portu od prvního dne.
• Po jakékoli fyzické práci v blízkosti stojanu znovu otestujte. Kdykoli někdo pracuje ve stojanu nebo kolem něj – přidává zařízení, přesměrovává kabely, čistí – proveďte namátkový test mapování vodičů na všech kabelech, se kterými bylo manipulováno. Fyzický kontakt s kabelem, který má okrajové zakončení, může proměnit hraniční spojení v otevřenou poruchu.
• Udržujte dokumentaci aktuální. Každá změna portu, přemístění zařízení nebo nové vedení kabelu se musí projevit v dokumentaci portu. Zastaralá dokumentace je horší než žádná dokumentace, protože vytváří falešnou důvěru. Před uzavřením jakéhokoli síťového lístku proveďte aktualizaci dokumentace jako povinný krok.

Správně zapojený a zdokumentovaný síťový patch panel je základem spravovatelné a spolehlivé síťové infrastruktury. Disciplína uplatňovaná při počáteční instalaci – správný standard kabeláže, správné limity nekroucení, pevné ražení, důkladné testování a kompletní značení – se vyplatí pokaždé, když je potřeba změna sítě nebo musí být vysledována závada. Řezání rohů během ukončení vytváří dluh, který bude síťový tým splácet po dobu životnosti instalace.
