Jaké jsou dva typy propojovacích panelů?

Dva typy propojovacích panelů: Přímá odpověď

Existují dva hlavní typy propojovacích panelů drátové (pevné) patch panely a modulární (keystone) patch panely . Tyto dvě kategorie tvoří základ strukturované kabeláže prakticky v každém datovém centru, serverové místnosti a instalaci komerční sítě. Pochopení rozdílu mezi nimi je nezbytné před zakoupením síťového propojovacího panelu nebo návrhem uspořádání kabeláže, protože nesprávná volba může způsobit zbytečné náklady, nepružnost nebo problémy s výkonem.

Kabelový propojovací panel je dodáván s kabely, které jsou již z výroby zakončeny na zadní straně panelu. Na druhé straně modulární propojovací panel se dodává jako prázdný rám, který přijímá vyměnitelné konektory keystone, což umožňuje instalačnímu technikovi vybrat si typy konektorů, kategorie a dokonce i kombinovat typy médií v rámci jednoho panelu. Oba slouží stejné základní funkci – organizování a směrování síťových připojení – ale dělají to zásadně odlišnými způsoby a vyhovují různým scénářům nasazení.

Kabelové propojovací panely: Předem ukončené a připravené k nasazení

Kabelový propojovací panel, někdy nazývaný pevný nebo propojovací panel, má své zadní porty již ukončeny 110-stykovými propojovacími bloky nebo podobnými konektory. Kabel vedený z pole – nástěnné zásuvky, kabelové žlaby, podlahové krabice – se narazí přímo na tyto bloky pomocí děrovacího nástroje. Přední strana panelu odkrývá standardní porty RJ45, kde krátké propojovací kabely propojují zařízení se zbytkem sítě.

Tento typ síťového patch panelu je tradičním tahounem strukturované kabeláže. Je široce dostupný v 24portové a 48portové konfigurace a většina modelů zabírá buď 1U nebo 2U prostoru v racku. Standardní možnosti jsou určeny pro výkon Cat5e, Cat6 nebo Cat6A s podporou panelů Cat6A 10 Gigabit Ethernet na vzdálenost až 100 metrů .

Výhody kabelových propojovacích panelů

• Nižší počáteční náklady na port ve srovnání s modulárními alternativami
• Konzistentní kvalita ukončení na tovární úrovni na všech portech
• Jednodušší proces instalace pro rozsáhlé jednotné nasazení
• Osvědčená spolehlivost v prostředí s tisíci instalovaných portů
• Široká dostupnost od dodavatelů včetně Panduit, Leviton, Belden a CommScope

Omezení kabelových propojovacích panelů

Hlavní nevýhodou je nepružnost. Každý port na drátovém panelu je stejného typu konektoru. Pokud potřebujete kombinaci měděných portů Cat6 vedle optických nebo koaxiálních připojení, nemůžete toho dosáhnout v rámci jediného drátového panelu. Pokud se navíc poškodí jeden port, jeho výměna obvykle znamená výměnu nebo opětovné ukončení celého panelu nebo alespoň tohoto jednotlivého bloku. Pro prostředí, kde se požadavky na kabeláž často vyvíjejí, se tato tuhost stává skutečným provozním problémem.

Kabelové propojovací panely se nejlépe hodí pro nasazení ve velkých kancelářích, školní sítě a průmyslová prostředí stovky stejných měděných běhů je třeba rychle a levně ukončit. Typický 48portový kabelový panel Cat6 může stát pouhých 30–80 USD, což je atraktivní pro projekty, které jsou citlivé na rozpočet.

Modulární propojovací panely: Flexibilní a připravené na budoucnost

Modulární propojovací panel je prázdné šasi, které se obvykle nabízí v rámech s 12, 24 nebo 48 porty a je navrženo tak, aby přijímalo jednotlivé konektory keystone. Každý slot v rámu pojme jiný typ konektoru – Cat5e, Cat6, Cat6A, vláknový LC, optický SC, koaxiální F-typ nebo dokonce USB nebo HDMI keystone moduly. Díky tomu je modulární síťový propojovací panel nejuniverzálnější možností, která je dnes ve strukturované kabeláži dostupná.

Instalace zahrnuje zaklapnutí zvolených konektorů lichoběžníkového zkreslení do rámu panelu a následné ukončení každého konektoru samostatně. Samotné zvedáky mohou být proraženy, bez použití nářadí nebo předem ukončené v závislosti na zvoleném modelu zvedáku. Po instalaci představuje přední strana každého konektoru pro uživatele rozhraní příslušného portu.

Výhody modulárních propojovacích panelů

• Plná flexibilita pro kombinaci typů konektorů v rámci jednoho panelu
• Snadné opravy na úrovni portů: vyměňte jeden poškozený konektor keystone bez výměny celého panelu
• Škálovatelnost – začněte s částečně zaplněným panelem a přidávejte porty podle potřeby
• Podporuje budoucí upgrady výměnou modulů keystone do kategorií s vyšším hodnocením
• Ideální pro datová centra, AV instalace a multimediální prostředí

Omezení modulárních propojovacích panelů

Modulární panely mají vyšší náklady na port. Samotný kvalitní 24portový modulární rám keystone panelu může stát 20–50 USD a každý jednotlivý jack Cat6A keystone může přidat dalších 5–15 USD za port. U plně obsazeného 48portového modulárního panelu Cat6A mohou celkové náklady na komponenty dosáhnout 300–600 USD nebo více ve srovnání s méně než 100 USD za ekvivalentní kabelový panel. Pracovní doba je také vyšší, protože každý zvedák musí být samostatně ukončen a zaskočen na místo.

Konzistence výkonu závisí také na kvalitě jednotlivých vybraných konektorů keystone. Smíchání nekvalitních konektorů třetích stran v rámečku značkového panelu může způsobit nekonzistentní měření přeslechů a vložného útlumu, což může potenciálně selhat v certifikačních testech kanálu. Vždy, když je to možné, používejte zvedáky a rámy z testovaného a certifikovaného systému stejného výrobce.

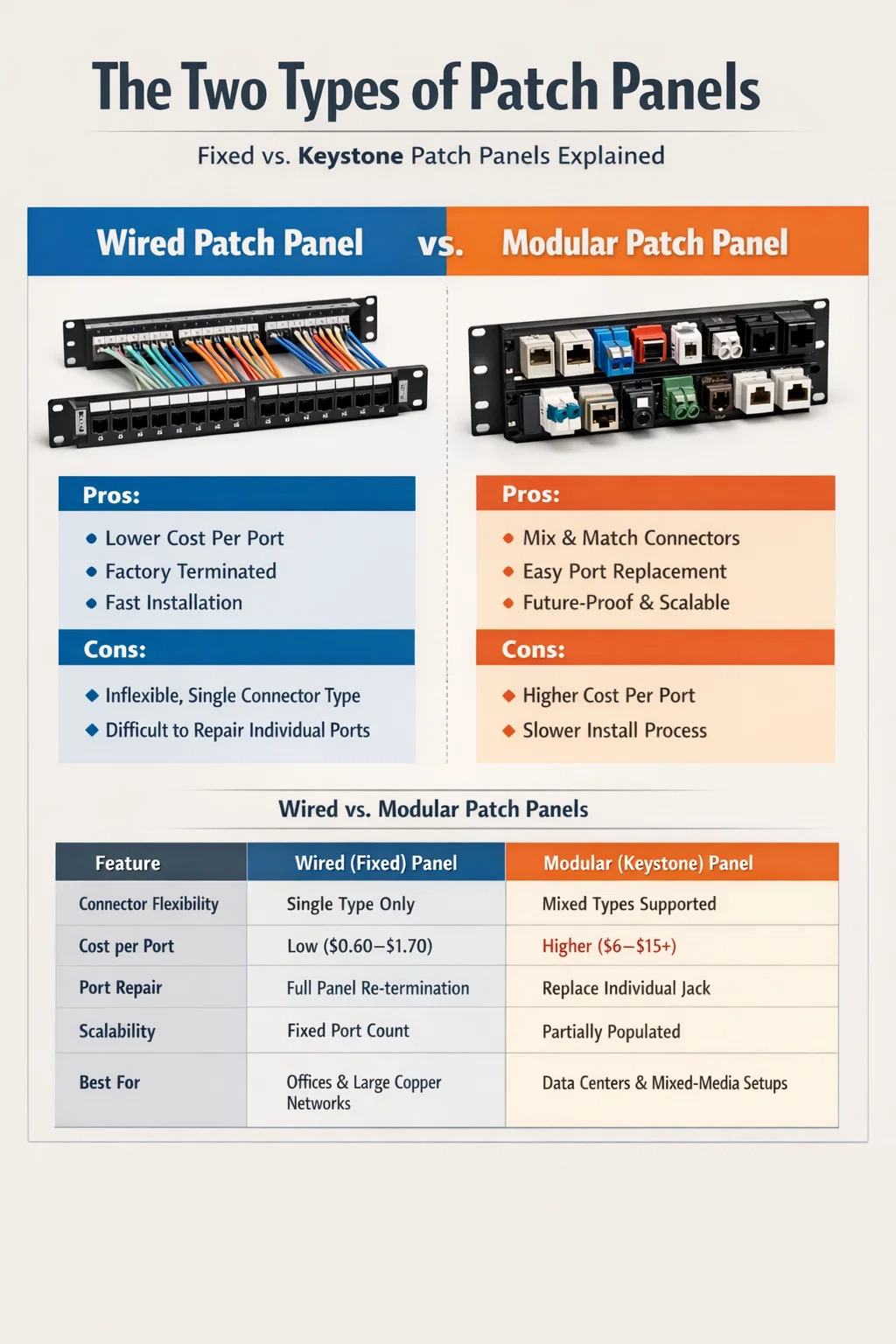

Porovnání vedle sebe: Kabelové vs. modulární propojovací panely

Níže uvedená tabulka shrnuje klíčové rozdíly, které vám pomohou rozhodnout, který typ síťového propojovacího panelu vyhovuje požadavkům vašeho projektu.

Jak vybrat ten správný Panel pro opravu sítě pro Váš projekt

Výběr mezi kabelovým a modulárním síťovým propojovacím panelem závisí na čtyřech praktických faktorech: rozpočet, rozmanitost médií, očekávaný růst a očekávání údržby. Neexistuje žádná univerzálně lepší možnost – oba typy jsou úspěšně nasazovány v profesionálních instalacích každý den.

Projekty řízené rozpočtem

Pokud projekt zahrnuje ukončení 100 nebo více měděných běhů stejné kategorie a cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Prostředí smíšených médií a datových center

Datová centra běžně kombinují měděný Ethernet, optické uplinky a někdy koaxiální nebo audio připojení ve stejném racku. Modulární síťový patch panel to vše zvládá v jediném 1U rámu, udržuje rack organizovaný a snižuje počet potřebných panelů. Mnoho podnikových datových center se standardizuje na modulární panely speciálně proto, že mohou upgradovat jednotlivé optické porty z 1G LC na 10G LC nebo 25G LC jednoduše výměnou keystone modulů, bez opětovného natahování kabelů nebo výměny celých panelů.

Údržba a dlouhodobá provozuschopnost

V prostředích s vysokým prouděním portů – co-workingové prostory, hotelová obchodní centra, místa konání akcí – jednotlivé keystone jacky podstupují fyzické zneužívání z opakovaných cyklů plug-in a plug-out. Modulární panel umožňuje technikovi vyměnit opotřebovaný konektor za méně než dvě minuty za cenu dílů 5–10 USD, aniž by narušil jakákoli jiná spojení. Stejná oprava na drátovém panelu vyžaduje opětovné proražení bloku nebo výměnu celé sestavy panelu, což může znamenat 30–60 minut výpadku za incident.

Budoucí kontrola a inovace technologií

Síťové standardy se vyvíjejí. Cat6A je nyní doporučeným minimem pro nové komerční instalace podle TIA-568.2-D a 10GBase-T je stále běžnější i v prostředí SMB. Pokud dnes nasadíte kabelový panel Cat6 a potřebujete výkon Cat6A za tři roky, vyměníte celý panel. S modulárním panelem vyměníte konektory keystone a přitom si ponecháte rám. Na tomto rozdílu nezáleží u skříně s 24 porty, ale stává se významným napříč Datové centrum s 10 racky se 480 porty .

Kromě dvou hlavních typů: šikmé, stíněné a prázdné propojovací panely

Zatímco kabelové a modulární jsou dvě základní kategorie, oba typy se dodávají ve specializovaných variantách, které řeší specifické požadavky na instalaci.

Úhlové propojovací panely

Úhlové propojovací panely naklánějí přední porty o 45 stupňů a vedou propojovací kabely spíše do strany než přímo ven směrem k přední části stojanu. To dramaticky snižuje namáhání propojovacích kabelů na poloměr ohybu a udržuje stojany s vysokou hustotou výrazně čistší. Úhlové panely jsou k dispozici v kabelovém i modulárním formátu a běžně se používají v přepínacích uspořádáních v horní části racku, kde je řízení kabelů zásadní. Některé návrhy naklánějí pouze spodní řadu portů, čímž vytvářejí hybridní ploché/úhlové uspořádání pro maximální hustotu.

Stíněné (STP) propojovací panely

V prostředí se značným elektromagnetickým rušením – výrobní podlaží, vysílací zařízení, lékařské zobrazovací sály – vyžaduje stíněná kroucená dvoulinka (STP) kabeláž stíněný propojovací panel, aby byla zachována kontinuita stínění kabelu v celém spoji. Stíněný síťový propojovací panel obsahuje kovové kryty portů a zemnící lištu, která se připojuje k zemní cestě racku. Použití nestíněného panelu s kabelem STP rozbije stínění na panelu a zcela zmaří jeho účel. Stíněné panely jsou k dispozici jak v drátovém, tak v modulárním provedení, i když mají cenu zhruba ve výši 30–50 % oproti ekvivalentním nestíněným modelům .

Prázdné propojovací panely

Prázdné patch panely nemají vůbec žádné porty. Používají se čistě pro správu stojanů – vyplňují prázdné prostory o velikosti 1U pro zlepšení proudění vzduchu, blokování prachu nebo poskytnutí označeného povrchu pro dokumentaci. Prázdné panely sice nejsou funkční komponentou pro distribuci dat, ale jsou profesionálním završením každého dobře uspořádaného stojanu a jsou zde zmíněny, protože jsou často seskupeny vedle funkčních propojovacích panelů v katalozích dodavatelů a mohou způsobit zmatek u nových kupujících.

Úvahy o hustotě portů, rackových jednotkách a správě kabelů

Oba typy propojovacích panelů musí být hodnoceny nejen podle typu konektoru, ale také podle toho, jak zapadají do celkového uspořádání racku. Poskytuje standardní 19palcový stojan EIA 42U užitného prostoru . Špatný výběr panelu může plýtvat rackovými jednotkami, vytvářet noční můry pro správu kabelů a znesnadňovat odstraňování problémů.

48portový kabelový propojovací panel 1U pevně zabalí porty a ponechává málo horizontálního prostoru pro spony pro správu kabelů. Mnoho instalačních techniků spáruje každý 48portový panel s 1U horizontálním kabelovým manažerem přímo pod ním, čímž obětuje 2U na panel, ale výrazně zlepšuje dlouhodobou údržbu. 24portový panel v 1U poskytuje více horizontálního dýchacího prostoru mezi porty, což usnadňuje označování a sledování jednotlivých kabelů bez narušení sousedních spojů.

U modulárních panelů musí být dodatečná hloubka vyžadovaná některými konstrukcemi keystone konektorů ověřena vůči zadní vůli racku. Některé svorníky Cat6A zasahují 2–3 palce za čelní panel a v krytech pro montáž na stěnu s malou hloubkou s hloubkou pouze 12–14 palců to může bez pečlivého předběžného plánování fyzicky znemožnit instalaci.

Postupy označování a dokumentace

Bez ohledu na typ panelu je správné označení stejně důležité jako samotný hardware. Osvědčené postupy v oboru vyžadují, aby byl každý port označen jedinečným identifikátorem, který mapuje kabelový plán, který dokumentuje výchozí bod, cíl, kategorii kabelu, datum instalace a referenci na výsledek testu. Většina kvalitních propojovacích panelů obsahuje kanál štítkového proužku pod nebo nad porty. Používání štítkových systémů Brady, HellermannTyton nebo podobných štítků s tepelně smrštitelnými nebo samolaminovacími štítky udržuje identifikátory čitelné pro 10 let i v prašném nebo vlhkém prostředí.

Doporučené postupy instalace pro oba typy panelů

Bez ohledu na to, jaký typ síťového propojovacího panelu si vyberete, sada konzistentních instalačních postupů zajišťuje, že výkon kanálu splňuje nebo překračuje jmenovité specifikace.

• Udržujte zkroucení páru v rozmezí 13 mm od koncového bodu minimalizovat přeslechy, zejména u instalací Cat6A.
• Ponechte za panelem alespoň 12 palců servisní smyčky, aby bylo možné znovu zakončovat bez vytahování nového kabelu.
• Nikdy nepřekračujte minimální poloměr ohybu kabelu – obvykle 4násobek průměru kabelu pro nestíněný a 8násobný pro stíněný.
• Použijte kalibrovaný děrovací nástroj nastavený na správnou úroveň nárazu pro typ bloku (110 vs. Krone).
• Před odhlášením instalace otestujte každý kanál certifikovaným provozním testerem (Fluke DSX, IDEAL SignalTEK nebo ekvivalentní) podle norem TIA-568 nebo ISO/IEC 11801.
• Ukládejte zprávy o testech elektronicky a propojte je s plánem kabelů pro každý port v systému.
• Při použití modulárních panelů se ujistěte, že konektor keystone a rám panelu jsou ze stejného testovaného systému, aby byla chráněna jakákoli záruka nebo certifikace výrobce.

Podle těchto kroků přeměníte patch panel z jednoduchého nákupu hardwaru na řádně zdokumentovanou a certifikovatelnou komponentu infrastruktury, která spolehlivě podporuje síť. 15–25 let —typický životní cyklus strukturovaného kabelového systému instalovaného podle současných norem.

Časté chyby při výběru propojovacího panelu

Dokonce i zkušení instalátoři občas dělají chyby při výběru, které způsobují problémy měsíce nebo roky po počátečním nasazení. Následují ty nejběžnější a těm, kterým se lze vyhnout.

Neshoda kategorie panelu s kategorií kabelu

Instalace kabelu Cat6A a jeho ukončení na panelu s hodnocením Cat6 omezuje kanál na výkon Cat6. Nejslabší složka v kanálu určuje jmenovitý výkon celého spoje. Pokud používáte Cat6A pro podporu 10GBase-T nebo 25GBase-T, každá součást – kabel, propojovací panel, keystone jack a propojovací kabel – musí mít hodnocení Cat6A.

Ignorování správy zadních kabelů

Zadní strana silně obsazeného 48portového panelu pojme 48 jednotlivých kabelových vedení. Bez správných zadních vodítek pro vedení kabelů, J-háčků nebo cívek kabelů se tyto trasy stávají zamotanou hmotou, která zbytečně ztěžuje budoucí přidávání, přesuny a změny (MAC) a zvyšuje riziko náhodného poškození kabelu během nesouvisejících údržbářských prací.

Nákupem nesystémových komponent ušetříte peníze

Použití rámečku panelu Panduit s neznačkovými konektory keystone nebo smíchání patch panelů Cat6 s kabelem Cat6A od jiného výrobce porušuje záruku testovaného systému. Výrobci jako Panduit, Leviton, Belden, CommScope a Legrand certifikují své komponenty jako systémy a tato certifikace je platná pouze tehdy, když jsou komponenty ze stejné rodiny používány společně. Mícháním značek ušetříte 2–5 USD za port může zneplatnit 25letou systémovou záruku v hodnotě výrazně vyšší než úspory.

Podcenění požadavků na počet portů

Běžným pravidlem při navrhování komerční kabeláže je plánovat O 20–30 % více portů, než je aktuálně potřeba . Organizace rostou, množí se pracovní stanice a množí se zařízení IoT. Vyčerpání portů pro patch panel si vynutí buď instalaci nového panelu uprostřed racku, nebo úplnou změnu designu – obojí je rušivější a nákladnější než jednoduchá instalace většího panelu nebo dalších panelů od začátku.
