Jak vypadá propojovací panel? Vizuální a funkční průvodce

Jak vypadá patch panel?

2026-02-09

Přímá odpověď: Jak vypadá propojovací panel

A síťový patch panel vypadá jako robustní, obdélníkový kovový nebo plastový rám, obvykle široký 19 palců, s řadou číslovaných pnebotů na přední straně a oblastí pro uspořádání kabeláže na zadní straně. Slouží jako statický rozvaděč, kde končí všechny stálé síťové kabely z různých místností a poskytuje úhledný a centralizovaný bod pro správu sítě.

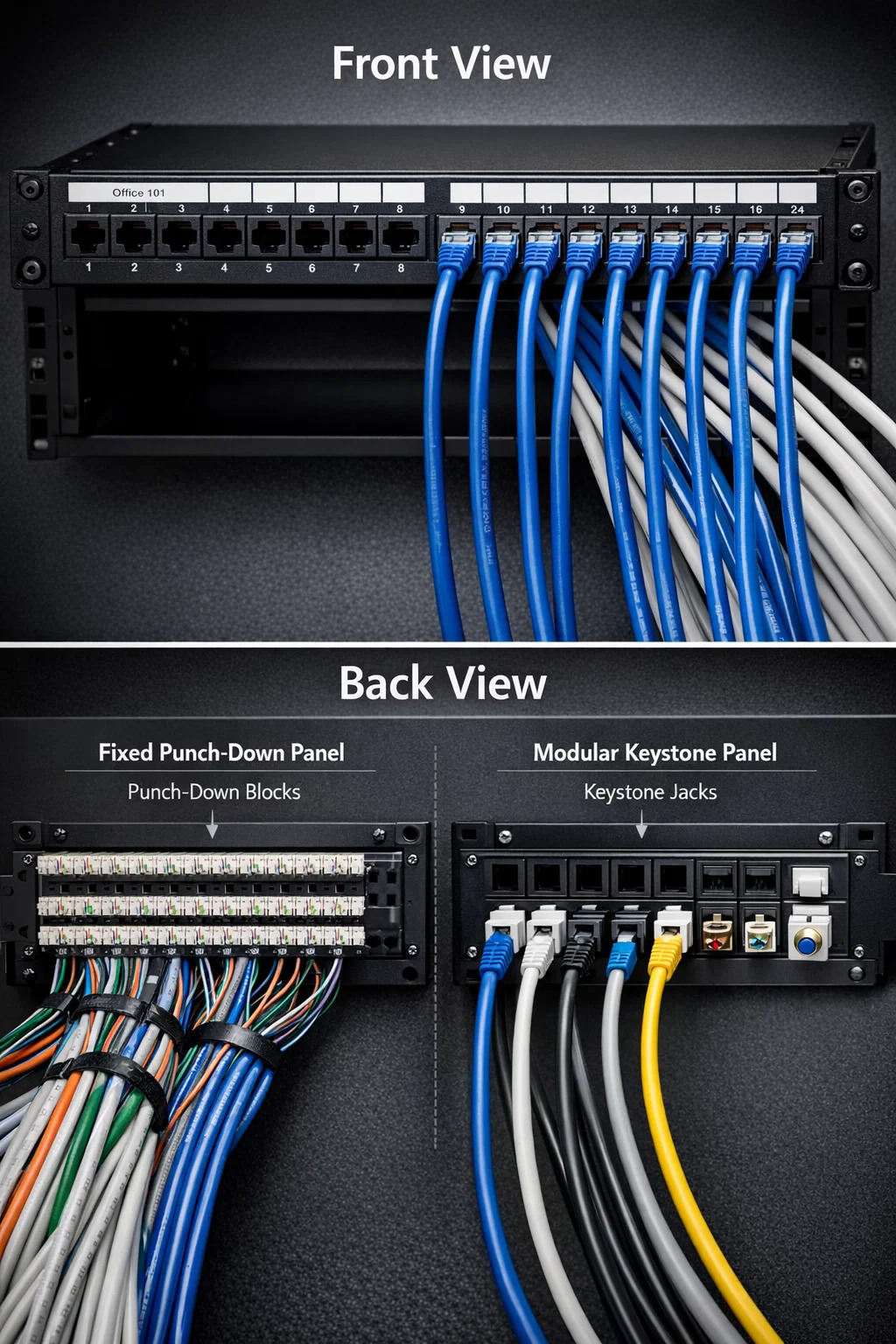

Klíčové fyzické součásti propojovacího panelu

Pochopit vizuální identitu a síťový patch panel , je užitečné jej rozdělit na dvě odlišné strany: přední stranu směřující k uživateli a zadní stranu orientovanou na infrastrukturu.

Přední panel: Připojení a štítky

Přední strana je to, co vidíte, když otevřete serverový stojan nebo rozvodnou skříň. Skládá se z:

Číslované porty: Většina běžných panelů má 12, 24 nebo 48 portů navržených tak, aby přijímaly standardní konektory RJ45.
Popisovací proužky: Bílé místo nad nebo pod porty slouží k identifikaci místnosti nebo zařízení, ke kterému se jednotlivé porty připojují (např. „Office 101“).
Montážní uši: Otvory na levém a pravém konci slouží k přišroubování panelu do 19palcového stojanu na vybavení.

Zadní panel: Zakončení kabelu

Záda jsou místo, kde dochází k „zvedání těžkých břemen“. V závislosti na designu uvidíte jednu ze dvou věcí:

Punch-down bloky: Řady plastových "zubů", kde jsou jednotlivé páry měděných drátů zalisovány do kovových štěrbin.
Keystone otvory: Prázdné čtvercové otvory v "modulárním" panelu jsou individuální keystone jacky jsou zaklapnuty.

Porovnání různých stylů propojovacích panelů

Ne všechny panely vypadají stejně. Vizuální design často určuje, jak velkou flexibilitu má instalační technik během instalace.

Porovnání návrhů pevných a modulárních propojovacích panelů
Funkce	Pevný panel Punch-Down	Modulární panel Keystone
Vizuální vzhled	Vestavěná deska plošných spojů se svorkami	Prázdná čtvercová "okna"
Podpora komponent	Pouze standardní Cat6 nebo Cat6a	Smíchejte keystone jacky (vlákno, RJ45, koaxiální kabel)
Typická šířka	19 palců (standardní)	19 palců (standardní)

Vizualizace instalovaného prostředí

V praktickém scénáři, jako je domácí mediální skříň nebo obchodní serverovna, a síťový patch panel nikdy nesedí sám. Jeho vzhled určují k němu připojené kabely.

Po úplné instalaci uvidíte vodopád kabelů vstupujících dozadu, které jsou úhledně svázány na zip nebo na suchý zip. na přední straně, krátké propojovací kabely (obvykle 0,5 až 3 stopy dlouhé) překlenout mezeru mezi panelem a síťovým přepínačem. To vytváří čistý, vertikální "záplatovací" vzhled, který zabraňuje zamotanému "špagetovému" nepořádku, který se často vyskytuje v amatérských zařízeních.

Standardní rozměry: Většina panelů zabírá 1U (1,75 palce) or 2U (3,5 palce) vertikálního prostoru ve stojanu, díky čemuž jsou neuvěřitelně tenké i přes počet připojení, které zvládají.
