Jaký je rozdíl mezi propojovacím panelem a přepínačem Poe?

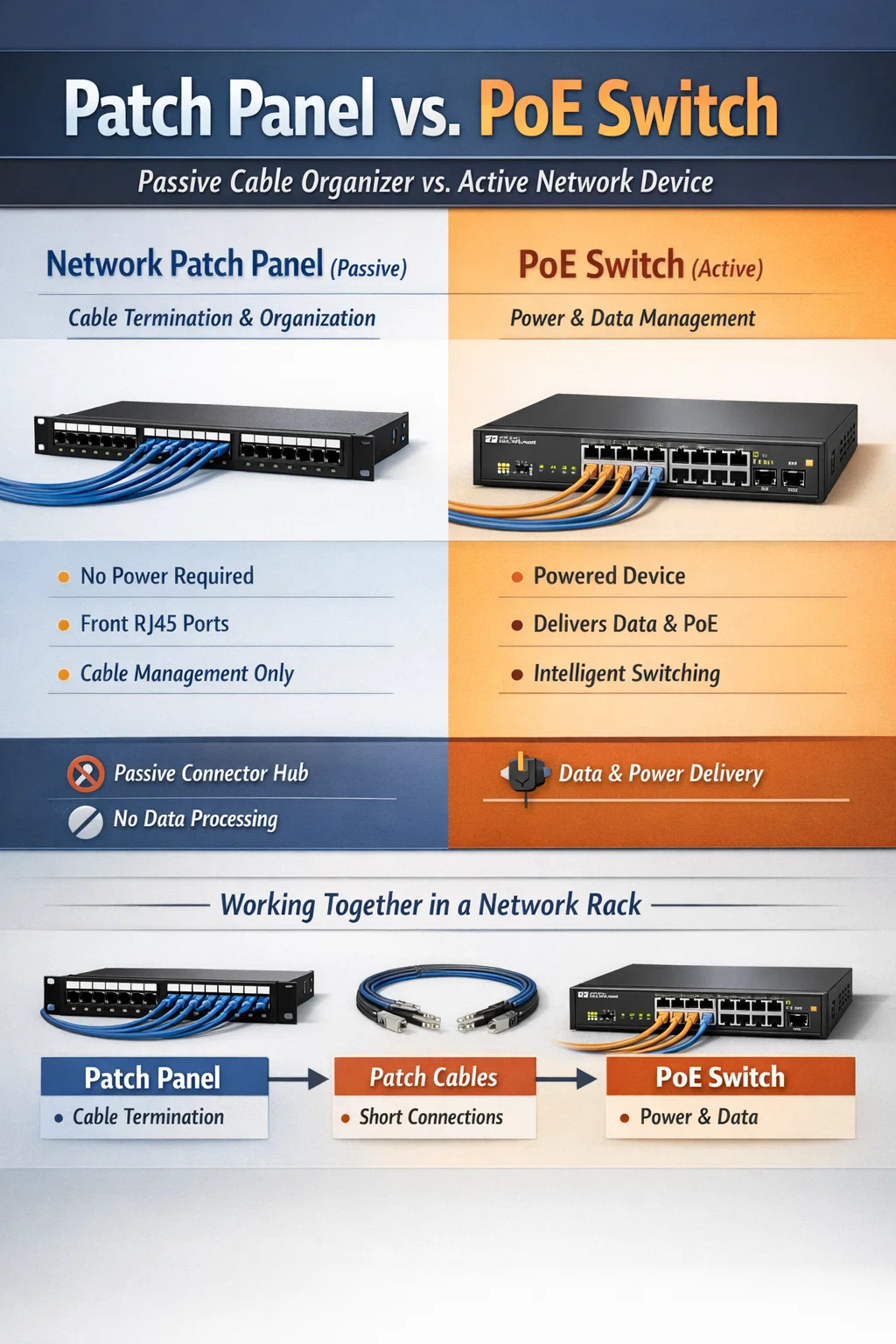

Přímé srovnání: Patch Panel vs. PoE přepínač

Hlavní rozdíl spočívá v jejich základní povaze: a síťový patch panel je pasivní hardwarová součást používaná pro organizaci a ukončení kabelů, zatímco a PoE přepínač je aktivní elektronické zařízení, které řídí datový provoz a dodává elektrickou energii přes ethernetové kabely. Patch panel nevyžaduje elektřinu a nemůže zpracovávat data; PoE přepínač vyžaduje zdroj energie a funguje jako "mozek" místní sítě.

V profesionální instalaci nejsou tito dva konkurenti, ale partneři. Patch panel poskytuje statický přistávací bod pro všechny kabely budovy a přepínač PoE poskytuje konektivitu a napájení potřebné k tomu, aby tyto kabely fungovaly pro zařízení, jako jsou IP kamery, VoIP telefony a bezdrátové přístupové body.

Definování Panel pro opravu sítě

A síťový patch panel slouží jako centrální nervový systém pro fyzickou kabeláž. Je to v podstatě most mezi dlouhými kabely skrytými ve stěnách a síťovým zařízením umístěným ve stojanu.

Strukturální integrita a organizace

Patch panel má obvykle přední řadu portů RJ45 a zadní stranu, kde jsou hromadné kabely „proraženy“ nebo připojeny přes keystone jacky . Protože je propojovací panel pasivní, nenabízí žádné zesílení signálu ani správu dat. Jeho jediným účelem je udržet kabely organizované a označené, aby se zabránilo chaosu zamotaných drátů.

• Zabraňuje opotřebení drahých portů přepínačů tím, že poskytuje obětavé rozhraní pro časté zapojování a odpojování.
• Podporuje různé kategorie kabelů včetně Cat5e, Cat6 a Cat6a .
• Umožňuje snadné řešení problémů jasným mapováním, který port vede do které konkrétní místnosti v budově.

Pochopení přepínače PoE

Přepínač Power over Ethernet (PoE) je sofistikované síťové zařízení. Na rozdíl od standardního přepínače má vestavěný obvod, který přivádí stejnosměrné napájení do kroucených párů ethernetového kabelu vedle datového signálu.

Aktivní správa dat a napájení

Přepínač PoE je „aktivní“ zařízení. Před odesláním napájení identifikuje, zda je připojené zařízení „kompatibilní s PoE“, a zajišťuje, že zařízení bez PoE, jako je standardní notebook, nebudou poškozena elektrickým proudem. Spravuje datová linková vrstva sítě a zajistit, aby pakety dosáhly správných MAC adres.

• Eliminuje potřebu místních elektrických zásuvek v místě zařízení (např. kamera na stropě).
• Podporuje různé standardy napájení, jako je 802.3af (až 15,4 W) a 802.3at (PoE, až 30 W).
• Spravované verze umožňují správcům vzdáleně restartovat zařízení přepínáním napájení na konkrétních portech.

Základní technické rozdíly

Chcete-li si lépe představit, proč jsou tyto dvě součásti odlišné, podívejte se na níže uvedené technické specifikace, které zdůrazňují jejich protichůdné role v rámci síťového stojanu.

Proces kolaborativní instalace

Ve scénáři reálného světa byste k vybudování spolehlivé sítě využili obojí. Proces se obvykle řídí tímto pracovním postupem:

1. Hromadné ethernetové kabely jsou taženy z různých místností do centrálního serverového racku.
2. Tyto kabely jsou zakončeny na zadní straně a síťový patch panel pomocí keystone jacky .
3. Krátké propojovací kabely se používají k připojení předních portů propojovacího panelu k portům na PoE přepínač .
4. Přepínač PoE je připojen k hlavnímu směrovači a poskytuje přístup k internetu všem zařízením připojeným k internetu.

Oddělením trvalé kabeláže (patch panel) od aktivní sítě (switch) vytvoříte systém, který lze snadno upgradovat. Pokud potřebujete vyšší rychlost, jednoduše vyměníte spínač, aniž byste se kdy dotkli složité kabeláže uvnitř zdí.

Závěrečné úvahy pro výběr

Pokud přemýšlíte, který z nich potřebujete, odpověď je obvykle „obojí“ pro cokoli, co je mimo malé domácí nastavení. Přepínač PoE poskytuje napájení a logiku, ale bez a síťový patch panel , bude vaše instalace postrádat fyzickou stabilitu a organizaci potřebnou pro dlouhodobou údržbu a spolehlivost.
