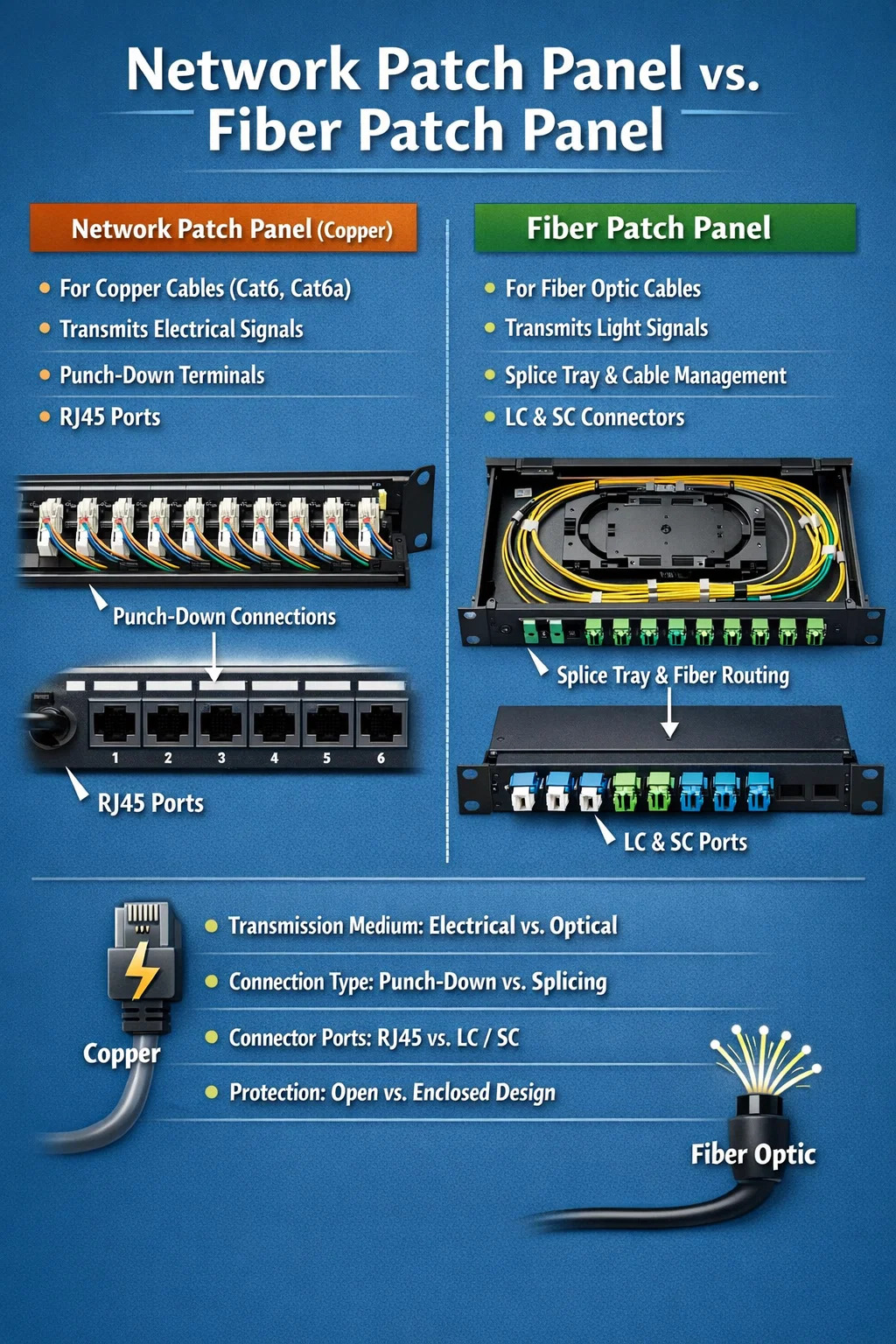

Jaký je rozdíl mezi vláknovým panelem a propojovacím panelem?

Ačkoli optické panely i tradiční síťové propojovací panely mají ve svých názvech "patch panel" a vypadají poněkud podobně, slouží zcela jiným účelům a mají zcela odlišné vnitřní pracovní principy.

1. Rozdíly v materiálech a přenosových médiích

Panel pro opravu sítě: Je určen pro měděné kabely (tj. běžně používané síťové kabely Cat6 nebo Cat6a). Interně propojuje měděné vodiče a přenáší data prostřednictvím elektrických impulsů.
Panel z vláken: Je speciálně navržen pro kabely z optických vláken. Kabely z optických vláken přenášejí světelné impulsy a médiem jsou extrémně jemná skleněná nebo plastová vlákna.

2. Způsoby připojení a vnitřní struktura

Network Patch Panel (Měděný kabel):
Upevnění na zadní straně: Síťové kabely se obvykle upevňují „zaražením“ (pomocí speciálního nástroje pro zatlačení drátěných jader do kovových drážek) nebo přímým zapojením do konektorů keystone.
Přední rozhraní: Přední strana obvykle obsahuje běžné čtvercové konektory RJ45, stejně jako síťové porty na počítači.
Fiber Panel:
Ochrana zadní části: Optické kabely jsou velmi křehké a nelze je libovolně ohýbat jako měděné dráty. Vláknové panely proto obvykle mají uvnitř "zásobník" nebo "navíjecí sloupek" pro ochranu a uložení přebytečných optických kabelů.
Spojování a spojování: Nevyužívá technologii punch-down, ale spojuje se pomocí „splicingu“ (spojení dvou optických kabelů dohromady) nebo pomocí adaptérů (spojek).
Front-end rozhraní: Přední strana obsahuje různé typy konektorů z optických vláken (jako je kruhový ST, malý čtverec LC nebo velký čtvercový SC), které jsou mnohem menší a přesnější než běžné síťové porty.

3. Zvládání "křehkosti"

Síťové patch panely jsou relativně „robustní“. Utažení síťového kabelu nebo jeho mírné ohnutí obvykle neovlivní jeho použití.
Fiber panely jsou jako "luxusní byt." Vzhledem k tomu, že optické kabely jsou citlivé na prach, tlak a nadměrné ohýbání, jsou vláknové panely obvykle zcela uzavřeny nebo mají kryty, které zabraňují prachu a omezují ohýbání, čímž se zabrání zeslabení signálu.

4. Rozdíly ve flexibilitě

Propojovací panely s měděným kabelem jsou obvykle jednoduché, s jedním kabelem na port.
Vláknité panely mají často vyšší stupeň modularity. Vzhledem k tomu, že kabely z optických vláken se dodávají v jednorežimových a vícerežimových variantách a existuje mnoho různých typů konektorů, mnoho panelů z optických vláken umožňuje podle potřeby vyměnit panely adaptérů.
