Potřebuji přepínač, když mám propojovací panel?

Krátká odpověď: Ano, stále potřebujete přepínač

Patch panel a síťový přepínač nejsou zaměnitelné – slouží úplně jiným účelům a pro fungující kabelovou síť potřebujete obojí. A síťový patch panel je pasivní zařízení: organizuje a ukončuje kabelové trasy z vašeho domova nebo budovy do jednoho centrálního místa. Nesměruje provoz, nepřiděluje IP adresy ani neposkytuje žádné aktivní síťové funkce. Přepínač je na druhé straně aktivní zařízení, které ve skutečnosti přesouvá data mezi připojenými zařízeními.

Představte si propojovací panel jako ústřednu telefonního operátora ze starého filmu – drží všechna spojení úhledně na jednom místě, ale nic se nestane, dokud někdo (ústředna) hovory skutečně nepropojí. Bez dalšího přepínače je váš patch panel jen drahým organizérem kabelů. Zařízení zapojená do portů na propojovacím panelu nebudou mít vůbec žádné síťové připojení.

Standardní nastavení v téměř každé kabelové instalaci vypadá takto: strukturovaná kabeláž vede od nástěnných zásuvek po celé budově zpět do centrálního racku nebo šatny, kde každý kabel končí na zadní straně propojovacího panelu. Krátké propojovací kabely na přední straně panelu pak propojují jednotlivé porty s odpovídajícími porty na síťovém přepínači. Přepínač spojuje vše dohromady a připojuje se upstream k vašemu routeru nebo bráně ISP.

Co vlastně propojovací panel dělá

A síťový patch panel je koncový bod – nic víc, nic míň. V praxi montéři děrují jednotlivé vodiče z každého kabelu Cat5e, Cat6 nebo Cat6A do zadní části panelu pomocí děrovacího nástroje. To vytváří trvalé, pevné spojení mezi každým dlouhým kabelem a portem panelu. Přední strana panelu obsahuje konektory RJ45, do kterých lze připojit standardní propojovací kabely.

Hodnota patch panelu je téměř výhradně o organizaci a flexibilitě. Bez jednoho byste měli ve stojanu nebo skříni volně viset desítky kabelů, z nichž každý musí být dostatečně dlouhý, aby dosáhl přímo k vašemu vypínači. Pokaždé, když byste chtěli změnit přiřazení, která místnost se připojuje ke které VLAN nebo ke kterému portu přepínače, přenášeli byste objemné, tuhé permanentní kabely. S propojovacím panelem zůstanou trvalé kabely trvale na svém místě a vy jednoduše vyměníte krátké flexibilní propojovací kabely na přední straně.

Uvnitř pasivního propojovacího panelu není žádné zesílení signálu, žádné zpracování dat a žádná inteligence. Elektricky jde v podstatě jen o sadu konektorů. Signál, který vstupuje do portu 12 na zadní straně, vystupuje z portu 12 na přední straně, zcela beze změny. To je důvod, proč se propojovacím panelům někdy říká „hloupé“ panely – a také proto jsou mimořádně spolehlivé. Není téměř co selhat.

Běžné typy propojovacích panelů

• Patch panely Cat5e: Podpora až 1 Gb/s, vhodná pro starší instalace nebo rozpočtová sestavení, kde 10G není potřeba.
• Patch panely Cat6: Spolehlivě podpořte 1 Gb/s v plné délce a až 10 Gb/s na krátké vzdálenosti (až asi 55 metrů). Dnes nejčastější volba.
• Patch panely Cat6A: Podpora 10 Gbps při běhu na 100 metrů. Větší, dražší a používané v komerčních prostředích nebo v budoucích domácích sestavách.
• Patch panely Keystone: Použijte odnímatelné konektory keystone, které nabízejí flexibilitu pro míchání různých typů kabelů nebo standardů v jednom panelu.
• Průchozí propojovací panely: Mají na obou stranách zásuvkové spojky, které jsou užitečné, když potřebujete propojit dva kabely dohromady bez přepínače.

Standardní patch panely se montují do 19palcového racku a spotřebují 1U prostoru v racku na 24 portů, díky čemuž jsou extrémně prostorově efektivní. 48portový panel ve 2U může ukončit kabelové vedení ze 48 místností nebo míst.

Co síťový přepínač vlastně dělá

Síťový přepínač je aktivní zařízení na 2. vrstvě (a někdy na 3. vrstvě), které předává ethernetové rámce mezi připojenými zařízeními na základě MAC adres. Když chce zařízení zapojené do portu 4 přepínače komunikovat se zařízením na portu 17, přepínač načte cílovou MAC adresu v ethernetovém rámci, vyhledá ji ve své tabulce MAC adres a odešle rámec pouze na port 17 – ne na všechny porty. To se zásadně liší od staršího hubu, který by bez ohledu na to vysílal každý paket na každý port.

Moderní spravované přepínače umí mnohem více: podporují VLAN pro segmentaci sítě, nastavení kvality služeb (QoS), která upřednostňují časově citlivý provoz, jako je VoIP nebo videohovory, zrcadlení portů pro monitorování sítě, agregaci linek (LACP) pro spojení více portů do jediného připojení s vyšší šířkou pásma a podrobné statistiky provozu na portech. Nespravovaný přepínač jednoduše přesměruje provoz automaticky bez konfiguračního rozhraní, což je vhodné pro malé domácí sítě.

Pro většinu domácích a malých kancelářských nastavení, an neřízený gigabitový přepínač s 8 nebo 16 porty stojí mezi 20 a 60 dolary a poskytuje vše potřebné. Spravovaný přepínač s 24 porty začíná kolem 150–200 USD pro modely základní úrovně a výrazně se rozšiřuje pro podnikový hardware s 10G uplinky.

Jak propojovací panely a přepínače spolupracují

Pochopení vztahu mezi propojovacím panelem a přepínačem je klíčem k plánování jakékoli instalace strukturované kabeláže. Tato dvě zařízení jsou téměř vždy používána vedle sebe ve stejném racku, vzájemně propojena pomocí krátkých propojovacích kabelů. Zde je úplná datová cesta ze zařízení v místnosti k internetu:

1. Počítač se připojuje k nástěnné desce v místnosti pomocí krátkého propojovacího kabelu.
2. Nástěnná deska se připojuje k dlouhému strukturovanému kabelu (typicky Cat6), který prochází stěnami a stropy zpět do síťové skříně nebo racku.
3. Tento kabel končí na zadní straně propojovacího panelu na konkrétním očíslovaném portu.
4. Krátký propojovací kabel na přední straně panelu spojuje tento port s očíslovaným portem na přepínači.
5. Přepínač zpracovává provoz a připojuje se k routeru přes jiný kabel.
6. Router spravuje přístup k internetu a připojuje se k ISP modemu nebo ONT.

Patch panel jsou kroky 3–4 v této cestě. Odstraňte jej a kabely budou stále fungovat – stačí je zapojit přímo do přepínače – ale přijdete o všechny organizační výhody. To je ve skutečnosti běžné v menších instalacích: pokud máte pouze 4–6 kabelových vedení, mnoho lidí zcela vynechá propojovací panel a ukončí každý kabel přímo pomocí konektoru RJ45, který se zasune přímo do přepínače. Kompromisem je, že přeřazení nebo řešení problémů s připojeními se stává složitější, jak roste počet běhů.

Když má přeskočení Patch Panel smysl

Existují legitimní scénáře, kdy se můžete zcela vzdát opravného panelu:

• Máte méně než 6 kabelových vedení a nepředpokládáte rozšíření.
• Kabelové vedení nikdy není nutné znovu přiřazovat k různým portům přepínače nebo sítím VLAN.
• Máte omezený rozpočet a chcete co nejjednodušší nastavení.
• Instalace je dočasná nebo bude v blízké budoucnosti stejně významně překonfigurována.

I v malých instalacích však mnoho instalátorů doporučuje patch panel, protože rozdíl v ceně je minimální – základní 12portový patch panel Cat6 stojí kolem 15–25 $ – a výrazně zjednodušuje budoucí změny. Výměna propojovacího kabelu trvá 10 sekund; opětovné ukončení nebo přesměrování trvalé kabelové trasy trvá podstatně déle.

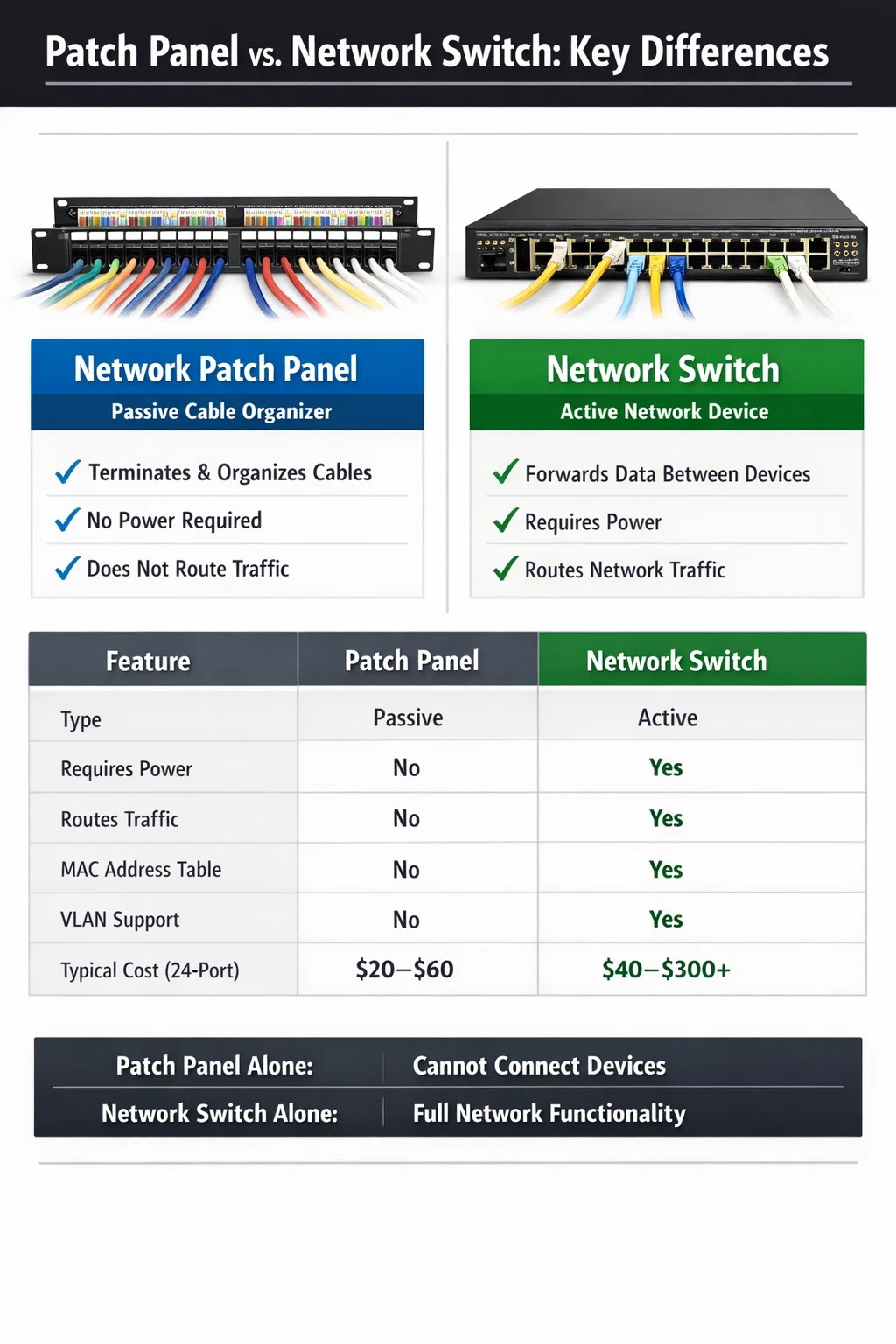

Patch Panel vs Switch: Srovnání vedle sebe

Níže uvedená tabulka shrnuje klíčové rozdíly mezi těmito dvěma zařízeními, aby bylo zcela jasné, proč ani jedno nestačí pro kompletní kabelovou síť:

Všimněte si posledního řádku: přepínač může fungovat bez propojovacího panelu, ale propojovací panel nemůže poskytovat žádnou síťovou funkci bez přepínače. To potvrzuje, že pokud si musíte vybrat pouze jeden, přepínač je nesmlouvavým zařízením.

Potřebujete pro domácí síť obojí?

Pro domácí síť se strukturovanou kabeláží – což znamená, že kabely jsou naraženy do nástěnných zásuvek ve více místnostech – praktická odpověď zní: ano, máte velký prospěch z toho, že máte obojí . Patch panel je však z čistě funkčního hlediska volitelný, zatímco přepínač je povinný.

Zde je realistický scénář: přivedli jste kabel Cat6 do šesti místností ve vašem domě. Máte obývací pokoj, domácí pracovnu, ložnici, dva volné pokoje a garáž. Každý kabel končí ve skříni, kde sídlí vaše zařízení ISP. Vaše možnosti jsou:

Možnost A: Přepínač propojovacího panelu

Všech šest kabelových vedení je zaraženo do zadní části 12portového propojovacího panelu. Šest krátkých propojovacích kabelů na přední straně spojuje každý port panelu s přepínačem. Přepínač se připojí k routeru. Celkové dodatečné náklady oproti nastavení pouze s přepínačem: zhruba 20–30 USD za základní 12portový patch panel. Výhody: váš šatník je uspořádaný, kabely jsou označeny a přiřazení připojení jakékoli místnosti k jinému portu přepínače nebo VLAN trvá několik sekund.

Možnost B: Přímé přepnutí (žádný propojovací panel)

Každý kabel má na konci zalisovaný konektor RJ45 a zapojuje se přímo do přepínače. Funguje to perfektně a ušetříte 20–30 $. Nevýhodou je, že každý kabel musí být dostatečně dlouhý, aby se dostal přímo k přepínači, a neexistuje žádná flexibilní vrstva pro opětovné přiřazení – přesun spojení znamená fyzické odpojení a přesměrování tuhých permanentních kabelů.

Pro šest nebo méně běhů v domácím prostředí je možnost B skutečně v pořádku. Pro 12 nebo více spuštění nebo jakoukoli instalaci, která by se mohla rozrůst, a síťový patch panel stojí za malou investici.

Speciální případy: Patch panely s vestavěným přepínáním

Na trhu jsou produkty, které kombinují funkčnost propojovacích panelů s přepínáním – někdy nazývané „chytré propojovací panely“ nebo „inteligentní propojovací panely“. Jedná se o specializované produkty zaměřené především na datová centra, která potřebují automaticky sledovat připojení fyzické vrstvy. Pomocí senzorů a softwaru zaznamenávají, který propojovací kabel je připojen ke kterému portu, což pomáhá s dokumentací a auditem ve velkých prostředích s tisíci připojeními.

Ani inteligentní patch panely však nejsou síťové přepínače. Stále vyžadují downstream přepínač, aby poskytovaly skutečné síťové připojení. Jsou doplňkovou vrstvou správy, nikoli náhradou za přepínání hardwaru. Ceny těchto systémů začínají na stovkách dolarů za panel a rychle se zvyšují – nejsou relevantní pro domácí nebo malé kanceláře.

Existují také injektorové panely PoE (Power over Ethernet), které mohou přidat funkci PoE k přepínači bez PoE, ale opět fungují ve spojení s přepínačem, nikoli místo jednoho. Pro většinu lidí, kteří toto čtou, je standardní pasivní patch panel spárovaný se standardním přepínačem tím správným přístupem.

Jak správně nastavit velikost přepínače a propojovacího panelu

Jednou z nejčastějších chyb při instalacích v domácnostech a malých kancelářích je nákup hardwaru, který je pro budoucí potřeby příliš malý. Přidání druhého patch panelu nebo přepínače později přináší další složitost a náklady. Zde jsou praktické pokyny pro velikost:

Velikost propojovacího panelu

• Spočítejte své současné kabely a poté přidejte alespoň 25–50 % pro budoucí rozšíření. Pokud máte nyní 16 běhů, kupte si 24portový panel.
• Standardní obytné propojovací panely se dodávají v konfiguracích s 12, 24 a 48 porty. 24portový je nejuniverzálnější pro použití v domácnosti a malé kanceláři.
• Ujistěte se, že kategorie panelu (Cat5e, Cat6, Cat6A) odpovídá nebo přesahuje vaši kategorii kabelů. Kombinace kabelu Cat6A s patch panelem Cat5e omezuje vaši rychlost na výkon Cat5e.

Změna velikosti

• Počítejte porty propojovacích panelů plus jakákoli další zařízení, která se připojí přímo k přepínači (NAS, servery, WAP). Přidejte 2–4 porty režie.
• Pokud plánujete napájet přístupové body nebo IP kamery přímo přes Ethernet, zvolte PoE switch. Standardní PoE poskytuje až 15,4 W na port; PoE poskytuje až 30W. Většina moderních přístupových bodů WiFi 6 vyžaduje PoE nebo vyšší.
• Pro domácí použití většinou postačí neřízený gigabitový switch. Pokud chcete VLAN – například oddělení IoT zařízení od vaší hlavní sítě – potřebujete spravovaný přepínač.
• Zvažte uplinkový port SFP, pokud budete v budoucnu chtít 10G připojení k NAS nebo serveru, i když jej dnes nepotřebujete.

Typický dobře naplánovaný domácí stojan pro středně velký dům může zahrnovat a 24portový patch panel Cat6, 24portový gigabitový řízený přepínač a router , vše namontované v 6U nebo 9U nástěnném racku. Celkové náklady na vybavení pro tento druh nastavení se pohybují zhruba mezi 200–400 USD v závislosti na výběru značky a na tom, zda je potřeba PoE.

Označování a dokumentace: Krok, který většina lidí přeskočí

Mít propojovací panel i přepínač se plně vyplatí pouze v případě, že oba správně označíte. Nejvíce frustrující situace v jakékoli kabelové síti je stát před stojanem plným propojovacích kabelů bez ponětí, který port se připojuje ke které místnosti. Tester kabelů s tónovým generátorem tento problém vyřeší, pokud k němu dojde, ale dobré označení tomu zcela zabrání.

Nejlepší praxí je přiřadit každé kabelové trase před instalací číslo nebo kód. Například každý kabel na obou koncích – na zásuvce a na propojovacím panelu – označte stejným identifikátorem: „LR-1“ pro port obývacího pokoje 1, „OFF-1“ pro kancelářský port 1 a tak dále. Označte odpovídající port propojovacího panelu stejným štítkem pomocí štítkovače nebo tištěných vložek portů. Poté zdokumentujte mapování mezi porty propojovacího panelu a porty přepínače v jednoduché tabulce nebo síťovém diagramu.

To zabere dalších 30–60 minut během instalace a ušetří to obrovské množství času při pozdějším odstraňování problémů. Neoznačený propojovací panel s 24 porty a směsí identicky vypadajících šedých propojovacích kabelů je téměř nemožné efektivně spravovat , zvláště pokud na síti musí později pracovat někdo jiný.

Časté chyby při společném používání propojovacího panelu a přepínače

I zkušení instalátoři se setkávají s problémy, kterým se lze vyhnout. Zde jsou nejčastější chyby:

• Použití nekvalitních propojovacích kabelů: Dlouhé permanentní kabely jsou obvykle kvalitní, ale lidé často používají levné propojovací kabely mezi panelem a přepínačem. Špatné propojovací kabely způsobují občasné problémy s připojením, které je obtížné diagnostikovat. Používejte kabely určené minimálně pro stejnou kategorii jako vaše strukturovaná kabeláž.
• Nesprávná technika úderu dolů: Každý vodič musí být proražen ve správné poloze v souladu s elektroinstalačními standardy T568A nebo T568B – a oba konce každého kabelu musí používat stejný standard. Smícháním T568A na nástěnné zásuvce a T568B na propojovacím panelu vznikne zkřížený pár a žádné spojení.
• Překročení limitu 100 metrů kanálu: Celková délka kanálu – stálý kabel plus propojovací kabely na obou koncích – nesmí u Cat5e a Cat6 přesáhnout 100 metrů. Do tohoto součtu se započítávají propojovací kabely ve stěně i ve stojanu. Propojovací kabely udržujte krátké (0,5–1 metr na každém konci), abyste zachovali co největší část rozpočtu na 100 metrů pro trvalý provoz.
• Nákup špatné kategorie patch panelů: Jak již bylo zmíněno, propojovací panel musí odpovídat kategorii vašeho kabelu. Instalace panelu Cat5e na běhy Cat6A je běžnou a nákladnou chybou, která trvale omezuje váš výkon.
• Žádná správa kabelů: Bez horizontálních kabelových manažerů mezi propojovacím panelem a přepínačem se propojovací kabely během několika měsíců zamotávají a zamotávají do nezvladatelné změti. Panel pro správu kabelů 1U mezi každým zařízením stojí asi 10–15 USD a stojí za to.
• Po ukončení neprobíhá testování: Vždy používejte základní tester kabelů při každém běhu po proražení, před uzavřením stěn nebo protažením nových kabelů. Testování každého běhu trvá asi 30 sekund a okamžitě odhalí všechny chyby kabeláže, otevřené páry nebo zkraty.

Shrnutí: Správný způsob, jak přemýšlet o propojovacích panelech a přepínačích

A síťový patch panel je organizační nástroj pro strukturovanou kabeláž. Je zcela pasivní, nevyžaduje žádné napájení a sám o sobě poskytuje nulovou síťovou funkčnost. Síťový přepínač je aktivním mozkem vaší kabelové sítě – bez něj nic nekomunikuje. Potřebujete přepínač bez ohledu na to, zda používáte propojovací panel.

Patch panel je volitelný v tom smyslu, že můžete vést kabely přímo k přepínači a panel úplně přeskočit. Ale pro každou instalaci s více než hrstkou kabelových vedení se patch panel vyplatí v organizaci, flexibilitě a ušetřeném čase. Patch panel Cat6 s 24 porty stojí méně než 40 USD a v nadcházejících letech výrazně usnadňuje správu systému strukturované kabeláže.

Pokud plánujete novou instalaci, kupte si obě. Přiřaďte je ke stejné kategorii kabelů, vše jasně označte, používejte mezi nimi kvalitní propojovací kabely a budete mít kabelovou síťovou infrastrukturu, která může spolehlivě sloužit vašemu domovu nebo kanceláři po desetiletí nebo déle s minimální údržbou.
