Jaký kabel je nejlepší pro patch panely? Kompletní průvodce

Krátká odpověď: Kočka6 je nejvíce preferovaný kabel pro patch panely

Když na to přijde síťové patch panely , Kabel Cat6 nestíněný kroucený pár (UTP) je nejčastěji doporučovanou a široce používanou volbou pro většinu podnikových a domácích síťových prostředí. Dosahuje správné rovnováhy mezi výkonem, náklady a zabezpečením do budoucna. To znamená, že nejlepší kabel pro vaše konkrétní nastavení propojovacího panelu závisí na vašich požadavcích na rychlost, délkách kabelů, podmínkách rušení a rozpočtu. Cat5e zůstává dokonale životaschopný pro gigabitové sítě s napjatým rozpočtem, zatímco Cat6A je volbou pro instalace 10GbE nebo datová centra s vysokou hustotou.

Tato příručka vás provede všemi hlavními typy kabelů používaných u propojovacích panelů, vysvětluje technické rozdíly, na kterých skutečně záleží v reálném nasazení, a pomůže vám učinit sebevědomé a informované rozhodnutí, aniž by to zbytečně komplikovalo.

Pochopte, jak výběr kabelu ovlivňuje výkon vašeho síťového propojovacího panelu

Síťový patch panel je pasivní kus hardwaru – nezesiluje ani negeneruje signály. Každé spojení, které přes něj provedete, je jen tak dobré jako kabel na obou stranách. Kabel, který zapíchnete do zadní části propojovacího panelu, a propojovací kabel, který zapojíte do přední části, přispívají ke kvalitě signálu, latenci a maximální propustnosti.

Mezi klíčové elektrické vlastnosti, které se liší podle kategorie kabelu, patří:

• Útlum — ztráta signálu na vzdálenost. Kabely vyšší kategorie udržují silnější signály při delších trasách.
• Přeslechy (NEXT a FEXT) — interference mezi sousedními páry vodičů. Cat6 a Cat6A používají těsnější zkroucení a fyzické oddělovače, aby se to výrazně snížilo.
• Šířka pásma — měřeno v MHz, určuje, kolik dat může kabel přenést. Cat5e zvládá 100 MHz, Cat6 zvládá 250 MHz a Cat6A dosahuje 500 MHz.
• Návratová ztráta — energie odraženého signálu, která může snížit výkon při vysokých rychlostech.

Vzhledem k tomu, že propojovací panel přináší další připojovací body – děrované zakončení na zadní straně a porty RJ45 na přední straně – je nezbytné použít kategorii kabelu, která odpovídá nebo překračuje jmenovanou kategorii vašeho panelu. Například smíchání patch panelu Cat6A s horizontálními běhy Cat5e okamžitě omezí váš systém na výkon Cat5e bez ohledu na to, pro co je samotný panel určen.

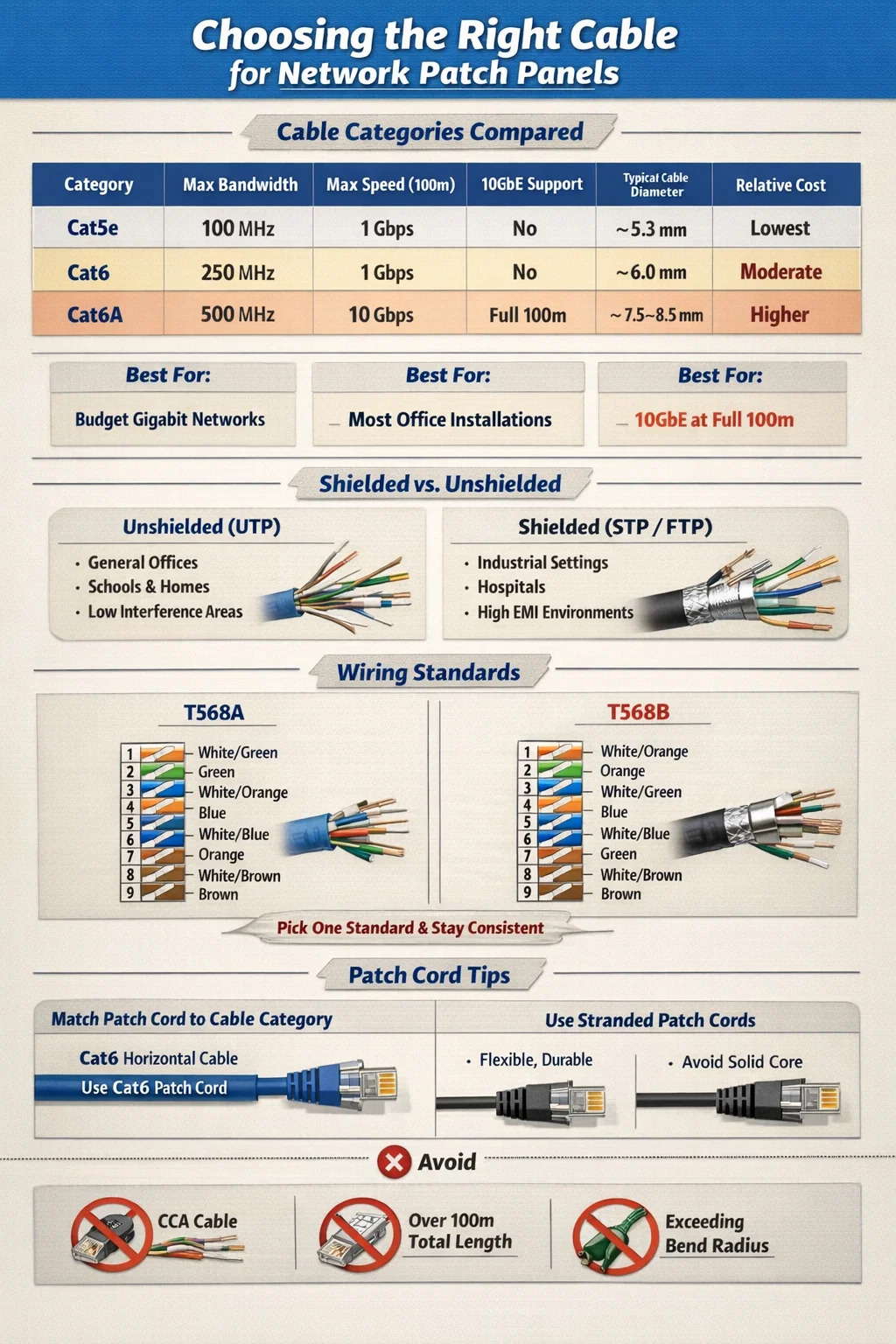

Porovnávané kategorie kabelů: Cat5e vs Cat6 vs Cat6A pro použití propojovacího panelu

Tři kategorie, se kterými se v prostředí strukturované kabeláže nejčastěji setkáte, jsou Cat5e, Cat6 a Cat6A. Zde je návod, jak se proti sobě postaví v přímém srovnání:

Cat5e: Stále relevantní pro levné gigabitové sítě

Cat5e (vylepšená kategorie 5) byl dominantním standardem strukturované kabeláže až do 21. století a dodnes se aktivně používá. Podporuje gigabitový Ethernet (1000BASE-T) na plných 100 metrů a stojí znatelně méně na stopu než Cat6 nebo Cat6A. Pro dovybavení starších budov nebo připojení koncových bodů s nízkou poptávkou, jako jsou VoIP telefony, bezpečnostní kamery nebo základní pracovní stanice, je Cat5e spárovaný s patch panelem s hodnocením Cat5e zcela postačující.

Omezení je zaměřeno na budoucnost. Cat5e nemůže spolehlivě podporovat 10 Gigabit Ethernet a jeho výkon přeslechů je nižší než Cat6. Pokud instalujete novou kabeláž a očekáváte, že v příštích pěti až deseti letech upgradujete svou síťovou infrastrukturu, dává větší smysl utratit malou prémii za Cat6.

Cat6: Sladké místo pro většinu instalací propojovacích panelů

Cat6 je nejčastěji specifikovaný kabel pro nové projekty strukturované kabeláže, které zahrnují síťový patch panel. Šířka pásma 250 MHz zdvojnásobuje kapacitu Cat5e, výkon přeslechů je výrazně lepší díky těsnějšímu zkroucení párů a vnitřnímu plastovému drážkování (separátoru), které se nachází v mnoha konstrukcích Cat6, a podporuje rychlosti 10 Gb/s na kratší vzdálenosti až 55 metrů.

Pro typické kancelářské prostředí, kde horizontální dosahy průměrně 20–40 metrů, Cat6 pohodlně zvládá 10GbE, pokud to vaše infrastruktura přepínačů podporuje. Cenová prémie oproti Cat5e je obvykle 10–20 % na stopu — malý rozdíl, který se vyplatí po dobu životnosti instalace. Patch panely Cat6 jsou široce dostupné v konfiguracích s 24 a 48 porty a jsou kompatibilní se všemi standardními nástroji typu 110 punch-down.

Cat6A: Správná volba pro 10GbE na plnou vzdálenost

Cat6A (rozšířená kategorie 6) je aktuální doporučený standard pro jakoukoli instalaci 10gigabitový Ethernet musí být udržován v celé délce 100 metrů vodorovně . Pracuje na šířce pásma 500 MHz, používá buď stíněnou (F/UTP nebo S/FTP) nebo nestíněnou konstrukci s mnohem silnější izolací a splňuje požadavky na cizí přeslechy, které Cat6 nedokáže.

Kompromisem je fyzická velikost a hmotnost. Kabely Cat6A jsou podstatně tlustší – obvykle mají průměr 7,5 až 8,5 mm oproti 6 mm u Cat6 – což znamená přesnější výpočty výplně vedení, těžší kabelové lávky a náročnější správu poloměru ohybu. Patch panely Cat6A jsou také větší a dražší. Nicméně v datových centrech, zdravotnických zařízeních nebo v jakémkoli prostředí nasazujícím 10GbE na desktop nebo edge switche je Cat6A správnou volbou a je výslovně specifikována v TIA-568-C.2 pro 10GBASE-T aplikace.

Stíněný vs nestíněný kabel: Který funguje lépe s propojovacími panely?

Jedno rozhodnutí, které mate mnoho síťových instalátorů, je, zda použít stíněný (STP/FTP/S/FTP) nebo nestíněný (UTP) kabel pro provoz propojovacích panelů. Odpověď silně závisí na vašem prostředí.

Když je nestíněný (UTP) kabel tím správným voláním

Převážná většina instalací síťových propojovacích panelů v komerčních kancelářích, školách, maloobchodech a domácnostech používá kabel UTP. Je jednodušší ukončit, flexibilnější, lehčí a levnější než stíněné alternativy. Dokud je kabel držen mimo zdroje vysokého rušení – jako jsou fluorescenční předřadníky, velké motory nebo paralelní napájecí kabely delší než 2 metry – UTP funguje výborně.

Standardy TIA-568 umožňují, aby UTP kabel vedl do 5 cm od nestíněných napájecích kabelů a do 12 cm od zářivkových svítidel. Udržujte tyto vůle a UTP vám poskytne čistý a spolehlivý výkon bez složitosti uzemnění stíněných systémů.

Když je stíněný kabel nezbytný

Stíněný kabel je správnou volbou v prostředích s významnými zdroji elektromagnetického rušení (EMI), včetně:

• Výroba podlah těžkými elektrickými stroji
• Nemocnice s MRI soupravami nebo vysoce výkonným zobrazovacím zařízením
• Vysílací studia s radiofrekvenčním zařízením
• Průmyslová prostředí, kde kabel musí vést v blízkosti VFD (frekvenčních měničů)
• Venkovní nebo polovenkovní instalace vystavené působení blesku

Pokud používáte stíněný kabel, váš propojovací panel musí být také stíněný a řádně uzemněný. Stíněný kabel zakončený na neuzemněném nebo nestíněném propojovacím panelu může ve skutečnosti fungovat hůře než UTP protože nepřipojený štít funguje jako anténa, která rušení spíše sbírá, než aby je odmítala. Celý stíněný kanál – kabel, propojovací panel, konektory keystone a propojovací kabely – musí být v jednom bodě uzemněny, aby byly účinné.

T568A vs T568B: Jaký standard zapojení použít na propojovacím panelu

Oba T568A i T568B jsou platné TIA/EIA kabelové standardy pro zakončení ethernetových kabelů na propojovacích portech propojovacích panelů. Rozdíl v technickém výkonu mezi těmito dvěma je zanedbatelný — oba podporují stejné rychlosti a vzdálenosti. Důležité pravidlo je konzistence: používejte stejný standard v celé instalaci .

T568B je běžnější v severoamerických komerčních instalacích a používá ho většina předem vyrobených propojovacích kabelů prodávaných na americkém trhu. T568A je preferován ve vládních instalacích (je specifikován americkým vládním standardem TIA-568-C pro federální budovy) a je běžný v Evropě a Austrálii.

Pokud rozšiřujete nebo přidáváte stávající instalaci, vždy se řiďte standardem, který se již používá. Smícháním T568A a T568B v rámci stejného end-to-end kanálu vznikne křížení, nikoli přímé propojení, které zabrání tomu, aby se vaše spojení objevilo na většině přepínačů.

Výběr propojovacího kabelu: Druhá polovina rovnice propojovacího panelu

Většina lidí se při přemýšlení o tom, jaký kabel použít s propojovacím panelem, soustředí výhradně na horizontální kabel, ale stejně důležitý je propojovací kabel spojující port panelu s vaším přepínačem. Propojovací kabel, který je nižší kategorie než váš horizontální kabel, vytváří úzké hrdlo v místě připojení.

Přizpůsobte kategorii propojovacích kabelů vašemu horizontálnímu kabelu

Pokud jste na svůj propojovací panel spustili Cat6, použijte propojovací kabely Cat6 na přední straně. Použití propojovacích kabelů Cat5e na panelu Cat6 a horizontálního kabelu Cat6 omezuje kanál na výkon Cat5e. Totéž platí pro Cat6A – vždy používejte propojovací kabely Cat6A s propojovacími panely Cat6A a horizontální kabeláží.

Standardní délky propojovacích kabelů pro připojení propojovacích panelů k přepínačům jsou typicky 0,5 m, 1 m, 2 m nebo 3 m . Kratší kabely snižují ztrátu signálu a udržují ve vašem racku pořádek. Vyhněte se nákupu výhodných propojovacích kabelů od neověřených dodavatelů – nekvalitní propojovací kabely s volnými zkroucenými páry nebo nestandardními konektory jsou jednou z nejčastějších příčin občasných selhání spojů a snížené propustnosti v jinak dobře vybudovaných systémech strukturované kabeláže.

Splétané vs. pevné propojovací kabely

Propojovací kabely používají spíše lankové vodiče (více tenkých drátů navinutých k sobě) než pevné vodiče. Lankovaný kabel je flexibilnější a odolnější vůči fyzické únavě z opakovaného ohýbání a pohybu, takže je ideální pro krátké a často manipulované trasy mezi propojovacím panelem a přepínačem. Pevný vodič – používaný pro horizontální vedení – je tužší a při opakovaném ohýbání uvnitř praskne.

Nikdy nepoužívejte pevný vodič jako propojovací kabel. Zpočátku to bude fungovat, ale po opakovaném zasunování zástrčky a pohybu kabelu se vnitřní vodiče unaví a selžou.

Optické kabely a propojovací panely: úplně jiná kategorie

Ne všechny propojovací panely používají měděný ethernetový kabel. Propojovací panely z optických vláken – nazývané také vláknové distribuční panely nebo optické kryty – se používají pro páteřní kabeláž mezi místnostmi s vybavením, propojení mezi budovami a propojení datových center s vysokou hustotou. Mají jinou funkci než měděné propojovací panely a vyžadují zcela odlišné postupy správy kabelů.

Multimode vs Single-Mode Fiber na Patch Panelu

Fiber patch panely akceptují buď multimode nebo single-mode vlákno a nelze je zaměňovat. Výběr závisí na vaší přenosové vzdálenosti a aplikaci:

• OM3 multimode vlákno podporuje 10GbE až 300 metrů a 40GbE až 100 metrů. Využívá 50mikronové jádro a je běžné v páteřních aplikacích kampusů a datových center.
• OM4 multimode vlákno rozšiřuje 10GbE na 550 metrů a 100GbE na 150 metrů. Je to preferovaný multimódový standard pro nové instalace datových center.
• OS2 jednovidové vlákno podporuje přenos na vzdálenosti až 10 km a dále, takže je nezbytný pro běhy mezi budovami nebo v rámci celého areálu.

Fiber patch panely jsou pasivní zařízení, která poskytují organizované koncové body pro vedení vláken. Skutečné propojovací kabely pro připojení zařízení k panelu musí používat odpovídající typy konektorů (LC, SC, MPO/MTP) a odpovídající typy vláken. Připojení multimódového propojovacího kabelu k jednovidovému vláknu vede k vážné ztrátě vložení a nefunkčnímu spojení.

Časté chyby při výběru kabelu pro síťové propojovací panely

Dokonce i zkušení síťoví instalátoři dělají chyby, kterým se lze vyhnout, při výběru a instalaci kabelu pro systémy propojovacích panelů. Toto jsou chyby, které se nejčastěji objevují při řešení problémů v reálném světě:

Použití kabelu CCA (Aluminium Clad-Copper).

Kabel CCA – který používá hliníkové vodiče potažené tenkou měděnou vrstvou – se prodává za výrazně nižší ceny než originální měděný kabel a často je online chybně označen jako standardní ethernetový kabel. Kabel CCA by se nikdy neměl používat v instalacích propojovacích panelů. Hliník má vyšší elektrický odpor než měď, rychleji koroduje v koncových bodech a nesplňuje normy TIA-568 nebo ISO/IEC 11801. Ukázalo se, že mnoho síťových selhání, jejichž příčinou je špatná stabilita spojení, nadměrná ztráta paketů nebo zařízení PoE (Power over Ethernet), která se nezapínají spolehlivě, jsou způsobeny kabelem CCA. Kupujte kabel pouze od renomovaných dodavatelů, kteří mohou zajistit ETL nebo UL ověření čistých měděných vodičů.

Překročení délky kanálu 100 metrů

Standard TIA-568 specifikuje maximální trvalé spojení (horizontální vedení) 90 metrů, přičemž zbývajících 10 metrů je přiděleno propojovacím kabelům na každém konci, což dává celkovou délku kanálu 100 metrů. Mnoho instalačních techniků považuje 100 metrů za limit horizontálního běhu a poté přidá propojovací kabely navrch, čímž posouvá celkový kanál za specifikaci. 95metrový horizontální běh plus dva 3metrové propojovací kabely mají celkovou délku 101 metrů – technicky mimo specifikace a potenciálně nespolehlivé při gigabitových rychlostech.

Neodpovídající kategorie kabelu a hodnocení propojovacího panelu

Instalace kabelu Cat6A na patch panel s hodnocením Cat6 vám zabrání v dosažení certifikovaného kanálu Cat6A. Panel je komponentem s nejnižším hodnocením v odkazu a jeho výkonnostní charakteristiky nastavují strop pro celý provoz. Při výběru propojovacího panelu vždy shodujte nebo překračujte kategorii kabelu. Použití panelu Cat6A s kabelem Cat6 je přijatelné – panel je příliš specifikovaný, což plýtvá penězi, ale nesnižuje výkon. Opačně to není přijatelné.

Ignorování poloměru ohybu během instalace

Ethernetový kabel má minimální poloměr ohybu, který je třeba respektovat při instalaci. Pro Cat6 UTP je obvykle minimální poloměr ohybu čtyřnásobek vnějšího průměru kabelu nebo přibližně 24 mm. Cat6A vyžaduje větší poloměr ohybu díky své tlustší konstrukci. Pevné ohyby deformují zkroucení páru uvnitř kabelu, zvyšují přeslechy a zhoršují kvalitu signálu – někdy dost na to, aby certifikační testy neprošly úspěšně.

Jak vybrat správný kabel pro váš konkrétní scénář propojovacího panelu

Namísto použití jediného plošného doporučení je zde praktický průvodce rozhodováním založený na běžných scénářích nasazení:

• Malá kancelářská nebo domácí síť s přepínáním až 1 Gb/s: Cat5e UTP s Cat5e patch panelem. Cenově výhodné, plně dostačující a snadno ukončitelné. Není třeba upgradovat, pokud neplánujete přejít na 10GbE přepínače.
• Očekává se, že nová instalace komerčních kanceláří vydrží 10 let: Cat6 UTP s Cat6 patch panelem. Poskytuje prostor pro 10GbE při krátkých provozech a poskytuje vynikající hlukový výkon oproti Cat5e.
• Datové centrum nebo prostředí s vysokou hustotou s 10GbE do racku: Cat6A UTP (nebo F/UTP, pokud jde o EMI) s propojovacím panelem Cat6A. Toto je jediná měděná varianta, která podporuje 10GbE na plných 100 metrů.
• Páteřní propojení mezi budovami nebo areálem: OS2 jednovidové vlákno s LC konektory a optickým patch panelem. Měděný Ethernet není vhodný pro běhy delší než 100 metrů.
• Průmyslové prostředí s těžkými elektrickými stroji: Stíněný kabel Cat6A F/UTP nebo S/FTP s uzemněným stíněným patch panelem. Správné uzemnění na panelu je povinné.
• Zdravotní nebo vzdělávací kampus se smíšenými požadavky na PoE a data: Cat6A UTP, který zvládá vyšší požadavky na napájení PoE (90W IEEE 802.3bt) s nižším nárůstem tepla než Cat6 ve svazku kabelů.

Testování a certifikace instalace kabelu propojovacího panelu

Výběr správné kategorie kabelů je jen polovina práce. Kabel Cat6 zakončený nesprávně – s nadměrným překrouceným párem v místě děrování, ostrým ohybem v blízkosti panelu nebo neodpovídajícím standardem kabeláže – nebude splňovat úrovně výkonu Cat6, i když byl použit správný kabel. Profesionální instalace strukturované kabeláže jsou ověřovány certifikačním testerem kabelů, nikoli pouze základním testerem průchodnosti.

Certifikační testery kabelů od výrobců jako Fluke Networks (DSX-8000), IDEAL Networks nebo Softing provádějí měření včetně vložného útlumu, NEXT, FEXT, zpětného útlumu a zpoždění šíření v celém frekvenčním rozsahu kategorie kabelů. Certifikace kanálu Cat6 vyžaduje absolvování všech parametrů až do 250 MHz; Cat6A vyžaduje 500 MHz. Úspěšná certifikační zpráva je jediným spolehlivým potvrzením, že kombinace vašeho kabelu a propojovacího panelu bude fungovat tak, jak je uvedeno .

U menších instalací pro kutily ověřuje základní tester mapování vodičů správná připojení kolíků a identifikuje rozdělené páry, přerušení a zkraty – nejběžnější chyby při děrování. I když to necertifikuje výkon, zachytí chyby v zapojení před připojením zařízení.
