Kolik portů je na propojovacím panelu? Kompletní průvodce

Kolik portů má propojovací panel?

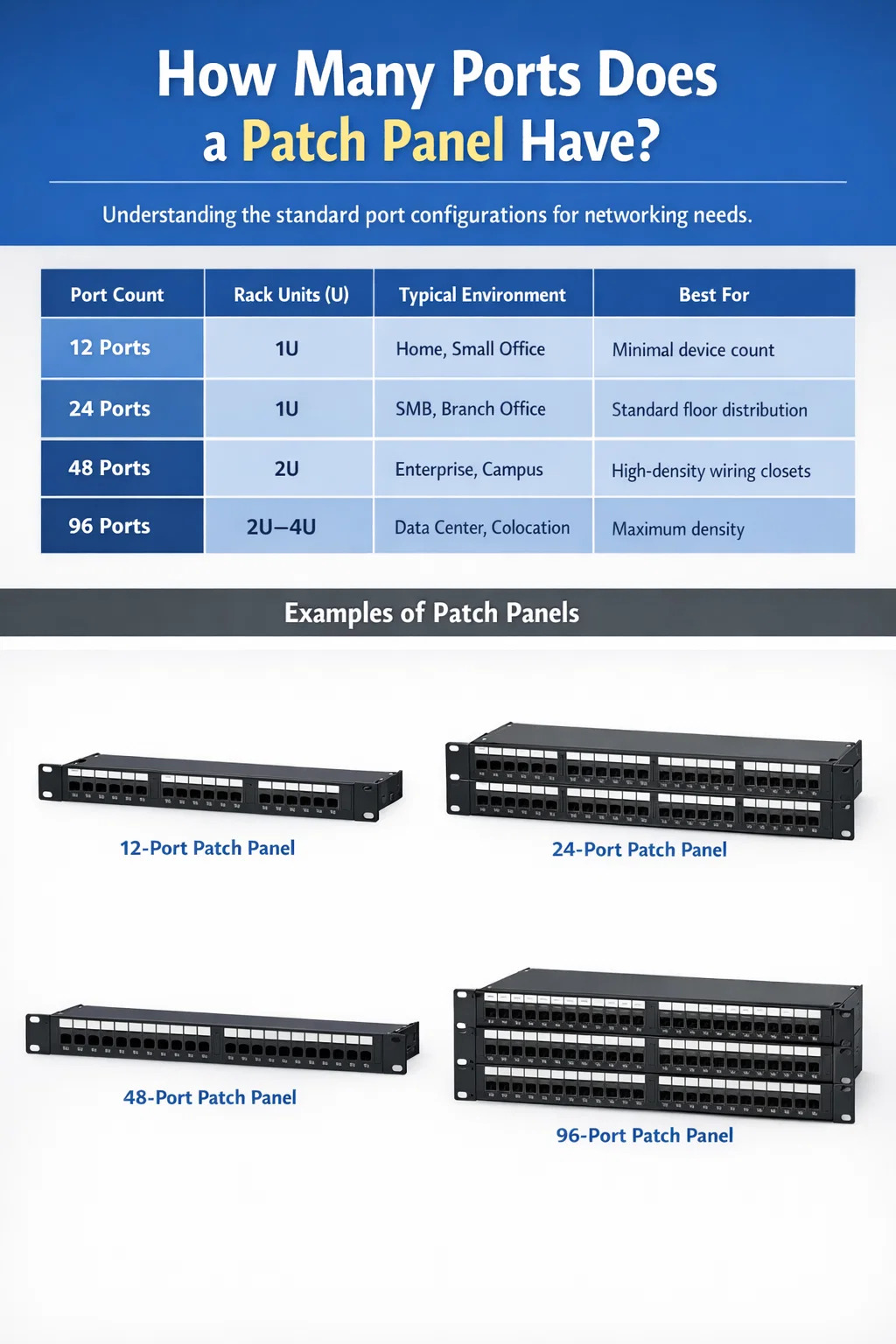

A síťový patch panel obvykle přichází 12, 24, 48 nebo 96 portů , přičemž 24portové a 48portové modely jsou nejrozšířenější v komerčních a podnikových prostředích. 24portový patch panel se vejde do 1U prostoru v racku , zatímco verze se 48 porty zabírá 2U . Menší 12portové panely jsou běžné v domácích sestavách nebo kompaktních telekomunikačních skříních a 96portové panely s vysokou hustotou se nacházejí ve velkých datových centrech, kde je prostor v racku na prvním místě.

Počet portů není libovolný – přímo určuje, kolik síťových zařízení můžete ukončit a spravovat z jednoho panelu. Výběr špatného počtu portů vede buď k plýtvání rackovými nemovitostmi, nebo chaotickému roztahování kabelů, které se postupem času stává noční můrou údržby. Pochopení dostupných konfigurací je prvním krokem k čisté a škálovatelné síťové infrastruktuře.

Vysvětlení standardní konfigurace portů

Každá konfigurace počtu portů slouží specifickému účelu a pochopení praktických rozdílů vám pomůže vyhnout se nadměrné specifikaci nebo nedostatečné výstavbě vaší kabelové infrastruktury.

12portové propojovací panely

12portový síťový patch panel je nejmenší dostupná standardní konfigurace. Zabírá 1U rackového prostoru a obvykle se používá v rezidenčních instalacích, malých maloobchodních místech nebo doplňkových skříních, kde je třeba zakončit pouze několik kapek. 12portový panel je také praktickou volbou, když potřebujete oddělit konkrétní část sítě – například izolovat VoIP linky nebo napájení z bezpečnostních kamer – aniž byste pro tento účel vyhradili celý 24portový panel. Díky kompaktním rozměrům se 12portový panel vejde do skříní pro montáž na stěnu o velikosti 6U.

24portové propojovací panely

Patch panel s 24 porty je nejběžnější konfigurací v oboru. Zvládá typickou kancelářskou podlahu s 20 až 24 pracovními stanicemi, přičemž ponechává několik otevřených portů pro sdílená zařízení, jako jsou tiskárny, přístupové body nebo IP telefony. S 1U se úhledně spáruje s 24portovým řízeným přepínačem ve stejném seskupení rackových jednotek, díky čemuž je váš kabel krátký a vaše označování jednoduché. Většina standardů strukturované kabeláže, včetně TIA-568, je postavena na 24portových přírůstcích, takže tato velikost je výchozí pro většinu IT plánovačů a dodavatelů.

Patch panely se 48 porty

U 2U jsou 48portový panel v podstatě dva 24portové panely sloučené do jedné jednotky. Je to preferovaná možnost pro podnikové rozvodné skříně, které slouží hustým otevřeným kancelářím, skladům nebo výrobním podlažím, kde se v jednom stojanu sbíhá až 40 kapek. Použití 48portového panelu místo dvou 24portových panelů ušetří 1U prostoru v racku a sníží počet panelů pro označení a správu. Ve 42U racku, kde záleží na každé jednotce, je tato úspora smysluplná, zvláště když vezmete v úvahu kabelové manažery, přepínače, jednotky UPS a prodlužovací kabely.

Patch panely s 96 porty

96portový panel posouvá hustotu na svůj praktický limit v rámci standardní 19palcové rackové infrastruktury. Tyto panely obvykle používají úhlové nebo beznástrojové konektory keystone, aby vyhovovaly vysoké koncentraci portů a propojovacích kabelů. Najdete je především v datových centrech, velkých kolokačních zařízeních a telekomunikačních místnostech, kde je třeba organizovat stovky serverových portů, připojení k úložišti nebo předávání optických vláken. Některé 96portové panely jsou navrženy kolem modulárního kazetového systému, kde se jednotlivé 12portové nebo 24portové kazety zasouvají do rámu šasi – což vám dává flexibilitu osadit pouze to, co potřebujete, a zároveň zachovat prostor vyhrazený pro budoucí rozšíření.

Faktory, které určují, jaký počet portů potřebujete

Výběr správného počtu portů pro váš síťový propojovací panel není záležitostí výběru největšího dostupného čísla. Rozhodnutí by mělo vést k několika konkrétním proměnným a jejich ignorování vede buď k plýtvání rozpočtem nebo kabelážnímu systému, který se nedaří škálovat.

Počet poklesů kabelů v oblasti

Počítejte každý aktivní kabel zakončený ve skříni nebo stojanu. Zahrňte kapky pro pracovní stanice, VoIP telefony, IP kamery, bezdrátové přístupové body a jakákoli zařízení IoT. Patch panel musí mít alespoň tolik portů, kolik je aktivních kabelů plus růstová vyrovnávací paměť 15 až 20 procent. Pokud máte aktuálně 38 kapek, logickou volbou je 48portový panel. Poskytuje vám 10 náhradních portů, aniž byste okamžitě potřebovali druhý panel nebo větší šasi.

Dostupné místo v racku

Prostor ve stojanu je omezený zdroj a každý komponent o něj soutěží. Typický 42U rack naplněný dvěma přepínači, routerem, firewallem, UPS a dvěma 1U kabelovými manažery již má zhruba 14U, než je nainstalován jeden patch panel. Pokud pracujete s 12U nástěnným rackem v malé kanceláři, montáž dvou 24portových panelů vedle sebe s přidruženým vedením kabelů může být nemožné. V takovém případě je jeden 48portový panel na 2U praktičtější než dva 24portové panely na 1U, protože kabeloví manažeři obvykle přidávají další 1U na řadu panelů.

Kategorie kabelu a typ signálu

Všechny měděné panely Cat5e, Cat6, Cat6A a Cat8 se dodávají se stejným standardním počtem portů, ale jejich fyzické rozměry se liší. Panely Cat6A jsou například často o něco vyšší nebo hlubší než panely Cat6, protože větší průměr kabelu vyžaduje větší poloměr ohybu a samotné konektory jsou fyzicky větší. 48portový panel Cat6A může zabírat 2U, kde se pohodlně vejde 48portový panel Cat6. Fiber patch panely – používané pro páteřní běhy, uplinky a dálková připojení – se řídí jiným modelem hustoty portů. LC duplexní vláknové panely se běžně dodávají v 24portových konfiguracích v rámci 1U, zatímco MPO/MTP vláknové kazetové systémy mohou zabalit 72 nebo více optických připojení do jednoho 1U panelu.

Plánované rozšíření sítě

Síťový patch panel není něco, co vyměňujete každé dva roky. Očekává se, že správně nainstalovaná infrastruktura měděné kabeláže vydrží 15 až 25 let při běžném komerčním použití. To znamená, že počet portů, který si dnes vyberete, musí odpovídat růstu, který nemůžete plně předvídat. Společnost s 30 zaměstnanci dnes může mít do pěti let 60. Zabudování většího prostoru dimenzováním až do další úrovně portů – od 24 do 48 nebo od 48 do 96 – je téměř vždy levnější než dodatečné vybavení dalších panelů a opětovné vedení kabelů později.

Typy propojovacích panelů a jak se mezi nimi liší počet portů

Ne všechny síťové patch panely jsou postaveny stejným způsobem. Vnitřní design panelu ovlivňuje, kolik portů lze fyzicky umístit, jak jsou vedeny kabely na zadní straně a jak snadno lze panel překonfigurovat nebo opravit.

Opravené propojovací panely Punch-Down

Pevné panely mají předinstalované konektory, které jsou připojeny přímo přes 110-děrový nástroj na zadní straně. Jedná se o nejběžnější typ v instalacích strukturované kabeláže a jsou k dispozici ve všech standardních počtech portů — 12, 24, 48 a 96. Protože jsou konektory trvale integrovány, jsou pevné panely robustní a cenově výhodné pro instalace, kde se rozložení kabelů pravděpodobně nebude často měnit. Jsou k dispozici v kategoriích Cat5e, Cat6 a Cat6A a podporují standardy zapojení T568A i T568B.

Propojovací panely Keystone

Panely Keystone používají modulární konstrukci, ve které jednotlivé vložky konektorů keystone zapadají do rámu prázdného panelu. Šasi 24portového keystone propojovacího panelu má 24 slotů pro lichoběžníkové zkreslení, ale osazujete pouze porty, které potřebujete. Pokud začnete s 16 aktivními dropy, nainstalujete 16 jacků a zbývajících 8 slotů necháte prázdných pro budoucí použití. Tato modularita také znamená, že můžete kombinovat typy konektorů – RJ45, koaxiální kabel, vlákno, HDMI – v rámci stejného panelu. Panely Keystone jsou o něco dražší na port než pevné panely, ale nabízejí značnou flexibilitu v dynamických prostředích.

Úhlové propojovací panely

Šikmé propojovací panely umístí čelo portu pod úhlem 45 stupňů směrem k jedné straně stojanu. Tato konstrukce je zvláště užitečná v prostředích s vysokou hustotou, kde propojovací kabely musí vycházet čistě směrem k přilehlému vertikálnímu správci kabelů bez vytváření ostrých ohybů. Úhlové panely se běžně používají v konfiguracích se 48 a 96 porty v datových centrech. Šikmý design nemění počet portů, ale výrazně zlepšuje ergonomii správy kabelů, když jsou současně připojeny desítky propojovacích kabelů.

Patch panely z optických vláken

Vláknové propojovací panely používají konektory LC, SC nebo MPO a dodržují jiné standardy hustoty než měděné panely. Standardní 1U optický patch panel s LC duplexními konektory obvykle drží 24 portů , což se rovná 24 individuálním optickým spojům nebo 12 duplexním spojům. MPO kazetové vláknité panely s vysokou hustotou mohou dodat 72 až 96 optických připojení v jediném šasi 1U , což z nich činí řešení pro páteřní infrastrukturu ve velkých budovách a datových centrech. Fiber patch panely jsou pasivní zařízení – nevyžadují napájení – ale vyžadují podstatně větší péči při instalaci, aby nedošlo k poškození konektoru a ztrátě vložení.

Jak propojovací panely zapadají do vaší celkové síťové infrastruktury

Propojovací panel nefunguje izolovaně. Je to centrální koncový bod, který přemosťuje trvalé horizontální kabelové trasy z pracovní oblasti k aktivnímu síťovému zařízení v telekomunikační místnosti nebo datovém centru. Pochopení toho, kde je patch panel umístěn v celkovém návrhu sítě, objasňuje, proč je plánování počtu portů tak zásadní.

V typickém designu strukturované kabeláže vedou horizontální kabely od nástěnných zásuvek nebo podlahových krabic na každé pracovní stanici k propojovacímu panelu v nejbližší skříni IDF (Intermediate Distribution Frame). Z propojovacího panelu se krátké propojovací kabely – obvykle 1 až 3 stopy dlouhé – připojují k odpovídajícím portům na přepínači přístupové vrstvy. Každý port na propojovacím panelu odpovídá přesně jedné fyzické kapce kabelu , které se zase připojuje k jednomu síťovému zařízení na straně uživatele. Díky tomuto vztahu jeden k jednomu je plánování počtu portů přímým odrazem počtu vašich zařízení.

Patch panel slouží také jako dokumentační vrstva pro celou horizontální kabeláž. Když jsou porty jasně označeny čísly pokojů, čísly stolů nebo ID zařízení, řešení chybného připojení se stává záležitostí sledování štítku, nikoli prolézání stěn. To je místo, kde počet portů ovlivňuje provozní efektivitu – dobře obsazený 24portový panel s jasnými štítky se spravuje mnohem snadněji než přeplněný 48portový panel, kde polovina portů není označena a propojovací kabely jsou zamotané.

Nejlepší postupy využití portů pro síťové propojovací panely

Správný počet portů na propojovacím panelu je důležitý, ale stejně důležité je, jak tyto porty používáte a spravujete. Profesionálové v oboru dodržují sadu praktických konvencí, které udržují kabelovou infrastrukturu čistou, dokumentovatelnou a udržovatelnou po celou dobu její životnosti.

• Před zahájením kabeláže označte každý port na přední i zadní straně panelu. Použijte konzistentní schéma pojmenování – například číslo pokoje následované číslem zásuvky (např. 204-A, 204-B), aby každý technik mohl odkazovat panel na půdorys bez předchozí znalosti instalace.
• Nikdy nenaplňujte patch panel na 100 procent kapacity při počáteční instalaci. Rezervujte si alespoň 20 procent portů pro budoucí pohyby, přidávání a změny. Na panelu s 24 porty to znamená, že první den nelze cílit na více než 19 aktivních připojení.
• Použijte barevně odlišené propojovací kabely pro vizuální segmentaci typů provozu. Běžnou konvencí je modrá pro data, šedá pro VoIP, žlutá pro správu provozu a červená pro připojení kritické infrastruktury. Toto barevné kódování funguje pouze tehdy, je-li zdokumentováno a důsledně používáno.
• Nainstalujte 1U horizontální kabelový manažer nad nebo pod každou řadu panelů. To udržuje propojovací kabely organizované, zabraňuje nadměrnému napětí na konektorech RJ45 a umožňuje přesunout nebo vyměnit propojovací kabel bez narušení sousedních připojení.
• Ihned po instalaci zdokumentujte každý port v databázi nebo tabulce pro správu kabelů. Dokumentace na úrovni portů se stává jediným nejcennějším nástrojem pro jakýkoli IT tým spravující infrastrukturu roky poté, co původní instalační program přešel dál.
• Použijte propojovací kabely, které nejsou delší, než je nutné. Nadměrná délka kabelu vytváří průvěs, který se shlukuje a blokuje proudění vzduchu ve stojanu. Pro připojení mezi propojovacím panelem a přepínačem ve stejném racku jsou téměř vždy dostatečné propojovací kabely o délce 1 nebo 2 stopy.

Výpočet správného počtu portů propojovacích panelů pro vaše nasazení

Existuje přímá metoda pro správné nastavení velikosti instalace propojovacího panelu. Začíná to fyzickým počtem a končí modelem přidělování portů, který zohledňuje současné potřeby a krátkodobý růst.

1. Spočítejte všechny aktivní kabely končící ve skříni. Zahrňte pracovní stanice, telefony, přístupové body, fotoaparáty, tiskárny a všechna vyhrazená zařízení.
2. Přidejte porty infrastruktury pro uplinky, patch připojení mezi IDF a MDF a jakékoli porty pro správu, které plánujete připojit přes panel, nikoli přímo do přepínače.
3. Použijte 20procentní růstový pufr ke kombinovanému součtu. Pokud máte 40 aktivních kapek a 4 porty infrastruktury, vaše pracovní číslo je 44 plus 20 procent = přibližně 53 potřebných portů.
4. Zaokrouhlete nahoru na další standardní velikost panelu . Ve výše uvedeném příkladu 53 portů zaokrouhluje na dva 48portové panely (celkem 96 portů), což vám dává velkorysý prostor. Alternativně, pokud je rozpočet a prostor omezený, jeden 48portový panel plus jeden 12portový panel vám poskytne 60 portů přes 3U rackového prostoru – rozumné a ekonomičtější řešení.
5. Potvrďte dostupnost místa v racku sečtením požadavků U pro každou komponentu – přepínače, směrovače, propojovací panely, kabelové manažery, jednotky UPS – a ověřením, zda se vejdou do celkové výšky racku.

Tento výpočet v pěti krocích zabere u nové instalace méně než 30 minut a ušetří hodiny reaktivního řešení problémů a pozdějšího přepojování kabelů. Tvoří také základ dokumentu specifikace kabeláže, proti kterému se mohou dodavatelé ucházet a na který se může váš IT tým odkazovat, když je infrastruktura zděděna nebo předána.

Běžné chyby při výběru počtu portů propojovacího panelu

Dokonce i zkušení síťoví plánovači dělají chyby ve velikosti při specifikaci propojovacích panelů. Tyto chyby stojí za pochopení, protože se jim lze téměř vždy vyhnout s trochou předběžného plánování.

Nedostatečný počet portů pro úsporu nákladů

Panel s 24 porty stojí zhruba 30 až 80 USD v závislosti na hodnocení kategorie. 48portový panel stojí 60 až 150 USD. Cenový rozdíl je v absolutních hodnotách malý, ale náklady na překabelování skříně, která nebyla specifikována – vytažení nového kabelu, nákup dalších panelů a kabelových manažerů, zaplacení technikovi za celý den práce – mohou snadno dosáhnout 1 000 až 5 000 $ nebo více za jeden IDF. Výběr menšího panelu, abyste ušetřili 40 dolarů předem, je falešná ekonomika téměř v každém scénáři komerčního nasazení.

Nadměrná specifikace bez zohlednění prostoru ve stojanu

Jít rovnou na 96portový panel, když máte jen 30 kapek, je stejně problematické. Zpola zaplněný 96portový panel plýtvá místem v racku, stojí více, než je nutné, a vytváří matoucí uspořádání, kde jsou aktivní porty rozptýleny po velké ploše. Ještě důležitější je, že velké panely vyžadují proporcionálně větší kabelové manažery a více propojovacích kabelů, z nichž všechny spotřebovávají rackové jednotky, které by mohly být přiděleny aktivnímu zařízení.

Ignorování kompatibility kategorií kabelů

Instalace patch panelů Cat6 na horizontální kabely Cat6A snižuje výkon celého kanálu. Propojovací panel je součástí trvalého spojení a musí být zařazen minimálně do stejné kategorie jako kabel, který je zakončen. Podobně použití propojovacího panelu Cat5e s kabelem Cat6 neguje přeslechy a vylepšení šířky pásma, které kabel Cat6 poskytuje. Vždy porovnejte kategorii propojovacího panelu s kategorií kabelů a ověřte, že celý kanál – panel, patch kabel, jack a horizontální kabel – je po instalaci společně otestován a certifikován.

Zapomínání účtu pro uplink a páteřní porty

Mnoho plánovačů počítá pouze horizontální kabely směrem k uživateli a zapomíná, že uplink kabely mezi IDF a MDF také končí v propojovacím panelu. V budově se třemi podlažími a centrálním MDF potřebuje každý IDF alespoň dva nebo čtyři uplinkové porty pro páteřní vlákno nebo měděné uplinky k hlavnímu přepínači. Tyto porty zabírají místo na panelu stejně jako jakékoli jiné připojení a musí být zahrnuty do výpočtu počtu portů od začátku.

Počty portů propojovacího panelu ve specifických scénářích nasazení

Nasazení v reálném světě se značně liší v rozsahu a složitosti. Pohled na konkrétní scénáře pomáhá převést abstraktní principy počtu portů do konkrétních rozhodnutí.

Malá kancelář s 15 zaměstnanci

Jednopodlažní kancelář s 15 pracovními stanicemi obvykle generuje 30 až 40 výpadků kabelů, když započítáte dva výpadky na stůl (jeden pro data, jeden pro VoIP), dva až tři bezdrátové přístupové body, síťovou tiskárnu a pár náhradních výpadků v konferenčních místnostech. Singl 48portový patch panel to zvládá pohodlně s 8 až 18 porty v rezervě. Toto nastavení se vejde do 12U nástěnné skříně spolu se 48portovým přepínačem a malým UPS.

Vícepodlažní firemní kancelář s 200 zaměstnanci

Kancelář pro 200 osob rozmístěná ve čtyřech podlažích bude mít obvykle jeden IDF na podlaží a centrální MDF. Každý IDF obsluhuje 50 zaměstnanců s přibližně 100 až 130 kabelovými spády na podlahu, což je potřeba dva až tři 48portové panely na IDF nebo alternativně kombinaci 48portových a 24portových panelů v závislosti na přesném počtu pádů. MDF agreguje páteřní uplinky ze všech čtyř IDF a hostí infrastrukturu jádrového přepínače, což obvykle vyžaduje dodatečné propojovací panely pro samotné uplinkové kabely.

Colocation Data Center Cabinet

V kolokačním datovém centru může jedna 42U skříň obsahovat 10 až 20 serverů, každý se 2 až 4 síťovými rozhraními. To znamená 20 až 80 aktivních síťových portů v jednom racku. Vysoká hustota 96portový patch panel na 2U je zde preferované řešení, často používané ve spojení s top-of-rack přepínačem a MPO vláknovými kazetami pro uplinky. Cílem je ukončit co nejvíce spojení v rámci co nejmenšího počtu rackových jednotek a ponechat tak více prostoru pro zařízení generující příjmy.

Budova školy nebo univerzity

Vzdělávací zařízení představují jedinečné problémy s kabeláží, protože kombinují vysokou hustotu tříd s proměnlivými vzory obsazenosti. Typická třída střední školy může mít 35 studentských pozic plus učitelskou stanici, projektor a jeden nebo dva přístupové body – 10 až 15 kabelových kabelů na místnost. Budova s ​​20 učebnami generuje 200 až 300 kapek, které je třeba distribuovat do více IDF. 48portové panely jsou tahoun v těchto prostředích s přesným počtem určeným počtem kapek agregovaných v každé skříni.
