Stíněné nebo nestíněné keystone jacky? Kdy myslet na ochranu před EMI?

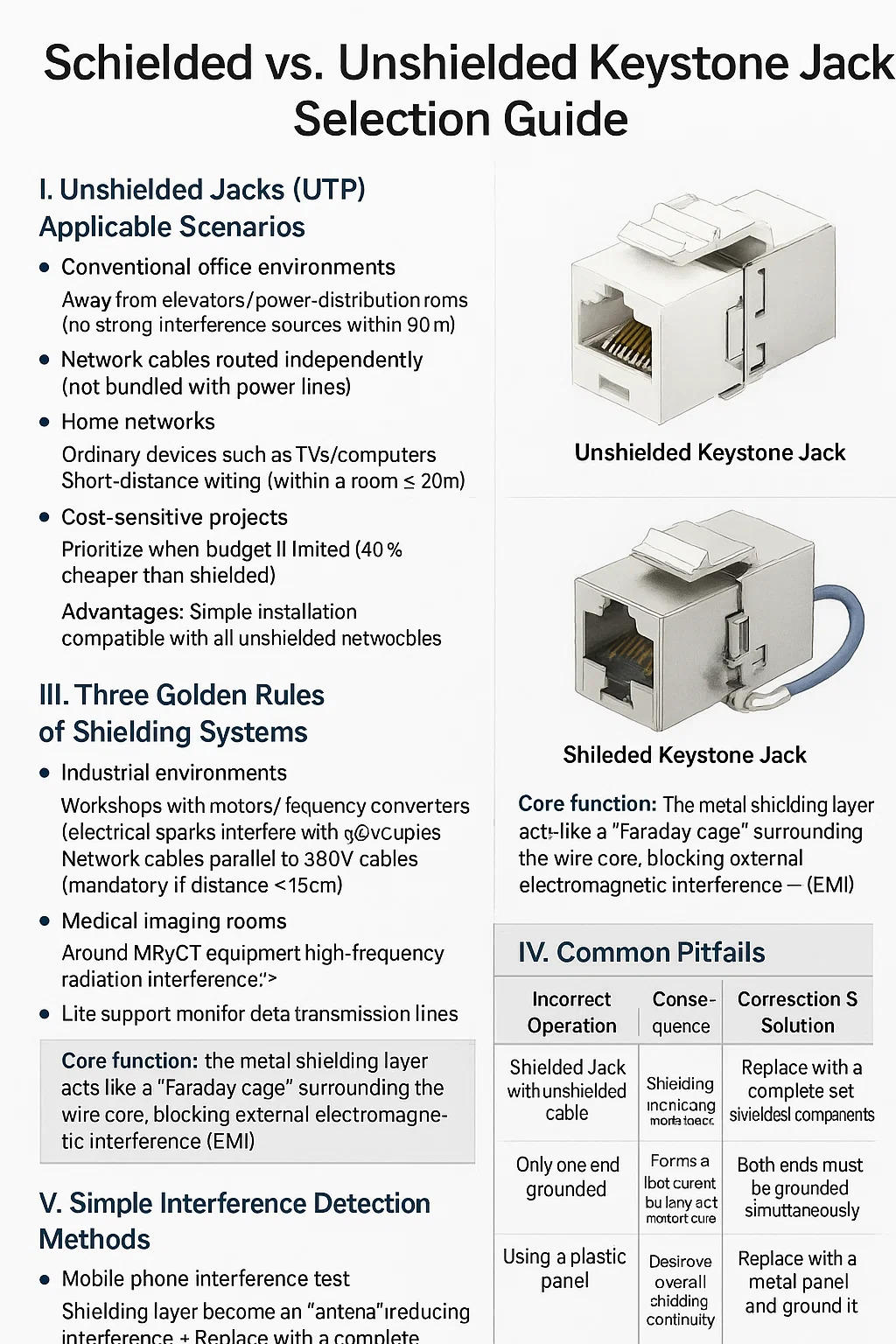

Stíněné vs. Nestíněné Keystone Jack Průvodce výběrem

I. Použitelné scénáře nestíněných zvedáků (UTP).

● Konvenční kancelářské prostředí

Daleko od výtahů/místností pro rozvod energie (žádné silné zdroje rušení do 30 metrů)
Síťové kabely jsou vedeny nezávisle (nejsou součástí elektrického vedení)

● Domácí sítě

Běžná zařízení, jako jsou televizory/počítače
Kabeláž na krátkou vzdálenost (v místnosti ≤ 20 metrů)

● Nákladově citlivé projekty

Upřednostnit, když je rozpočet omezený (40 % levnější než stíněný)
Výhody: Jednoduchá instalace, kompatibilní se všemi nestíněnými síťovými kabely

II. Scénáře, kde jsou vyžadovány stíněné konektory (STP/FTP).

● Průmyslová prostředí

Dílny s motory/frekvenčními měniči (elektrické jiskry ruší síťové signály)
Síťové kabely paralelní s kabely 380V (povinné, pokud je vzdálenost < 15 cm)

● Lékařské zobrazovací místnosti

Kolem zařízení MRI/CT (vysokofrekvenční radiační interference)
Linky přenosu dat monitoru podpory života

● Vysoce rizikové venkovní prostory

V blízkosti antén základnové stanice (elektromagnetické rušení)
Oblasti náchylné k bouřkám (stínící vrstva může vést indukovaný blesk)
Základní funkce:
Kovová stínící vrstva funguje jako "Faradayova klec" obklopující drátěné jádro a blokuje vnější elektromagnetické rušení (EMI)

III. Tři zlatá pravidla stínících systémů

● Úplné stínění:

Síťový kabel Keystone Jack Konektor RJ45 musí být všechny stíněné (selhání kterékoli součásti způsobí neúčinnost systému)

● Oboustranné uzemnění:

Uzemnění propojovacího panelu na konci skříně
Uzemnění kovového krytu spínače na konci zařízení

● Údržba proti oxidaci:

Zemnící kontakty by měly být obroušeny každých šest měsíců (aby se zabránilo korozi způsobující selhání uzemnění)

IV. Běžná úskalí

V. Jednoduché metody detekce rušení

● Test rušení mobilního telefonu:

Během hovoru držte telefon blízko síťového kabelu → Pokud uslyšíte „bzučení“, dochází k rušení

● Metoda detekce multimetrem:

Změřte napětí mezi síťovým kabelem a zemnicím vodičem > 1V → Je třeba zkontrolovat uzemnění

● Praktický zátěžový test:

Odeslání příkazu ping na bránu, když kopírka funguje → Pokud rychlost ztráty paketů překročí 5 %, je třeba ji zablokovat.
