Jak znovu použít konektory keystone a koncové zástrčky?

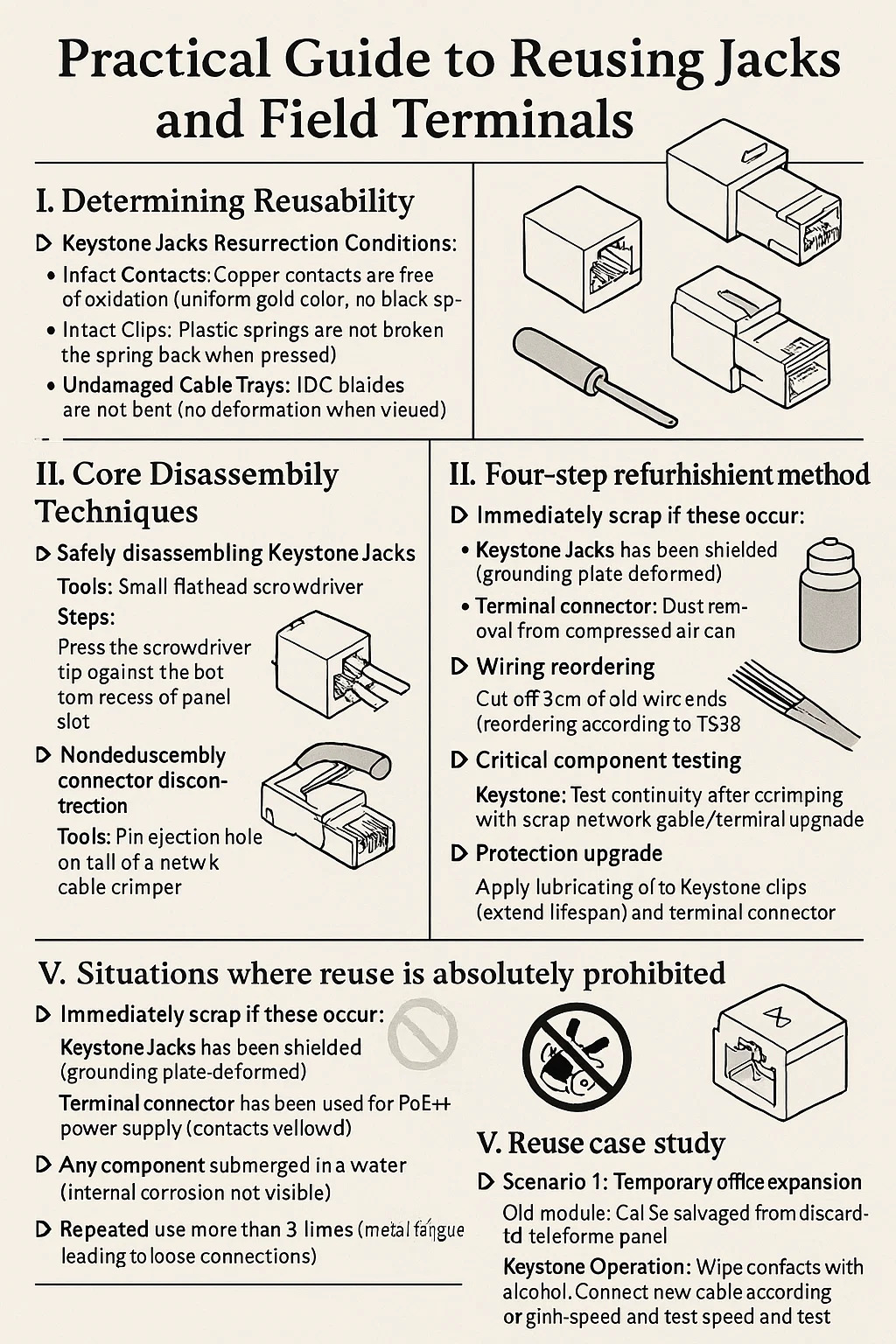

Praktický průvodce opětovným použitím konektorů Keystone a Polní koncové zástrčky

I. Stanovení znovupoužitelnosti

▸ Keystone Jacks Podmínky vzkříšení:

Neporušené kontakty: Měděné kontakty jsou bez oxidace (jednotná zlatá barva, žádné černé skvrny)
Neporušené klipy: Plastové pružiny nejsou zlomené (při stisknutí se vrátí zpět)
Nepoškozené kabelové žlaby: Čepele IDC nejsou ohnuté (žádná deformace při pohledu proti světlu)

▸Terminální použitelnost:

Žádné praskliny v plášti zástrčky: Zejména na základně západky
Izolační deska na místě: Průhledný oddělovač uvnitř konektoru RJ45 není odpojen
Žádné opotřebované pokovování: Kontaktní body stále odrážejí světlo

II. Základní techniky demontáže

▸Bezpečná demontáž konektorů Keystone:

Nářadí: Malý plochý šroubovák
kroky:
Zatlačte hrot šroubováku proti spodnímu vybrání otvoru v panelu.
Jemně vypáčte a současně vytlačte modul palcem ven.
Pozor: Netahejte za kabel silou!

▸Nedestruktivní odpojení konektoru:

Nářadí: Připíchněte vyhazovací otvor na konci krimpovacího zařízení pro síťový kabel
kroky: Place the pin ejection hole on the front of the RJ45 connector with the crimper.
Otočte při vytahování zpět (zachování původního pořadí zapojení)

III. Čtyřstupňová metoda renovace

▸Hloubkové čištění:

Lichoběžníkové kontakty → Jemně otřete ubrousky bezvodého alkoholu.
Vnitřní strana kontaktu → Odstranění prachu z kanystru se stlačeným vzduchem

▸ Změna pořadí kabeláže:

Odřízněte 3 cm starých konců drátů (odstraňte pomačkané části)
Doobjednejte podle T568B (oranžovo-bílá/oranžová/zeleno-bílá/modrá/modro-bílá/zelená/hnědo-bílá/hnědá)

▸ Testování kritických součástí:

Keystone: Otestujte kontinuitu po krimpování pomocí vyřazeného síťového kabelu
Konektor: Dočasně zalisujte na krátký vodič pro testování

▸ Upgrade ochrany:

Naneste mazací olej na svorky Keystone (prodlužte životnost)
Naneste izolační silikonovou vazelínu na konektorové zástrčky/porty zástrčky

IV. Situace, kdy je opakované použití absolutně zakázáno

▸ Okamžitě zlikvidujte, pokud nastanou tyto situace:

Zásuvky Keystone byly stíněné (deformovaná zemnící deska)
Terminálový konektor byl použit pro napájení PoE (kontakty zažloutlé a karbonizované)
Jakákoli součást byla ponořena do vody (vnitřní koroze není viditelná)
Opakované použití více než 3krát (únava kovu vedoucí k uvolněným spojům)

V. Případová studie opětovného použití

▸ Scénář 1: Dočasné rozšíření kanceláře

Starý modul: Cat5e zachráněný z vyřazeného telefonního panelu Keystone Operace: Otřete kontakty alkoholem. Připojte nový kabel podle původního barevného kódu. Připojte se k přepínači a otestujte rychlost; pokud splňuje požadavky, je připraven k použití.

▸Scénář 2: Oprava sledovací kamery

Starý konektor: Odřízněte vodotěsný konektor z vadného fotoaparátu.
Postup: Odstraňte kolíky a ponechte kryt konektoru. Vložte nový kabel do původní vodotěsné zástrčky. Zalomte konektor a poté jej vložte zpět do shellu.
