Jak opravit náplast z optických vláken?

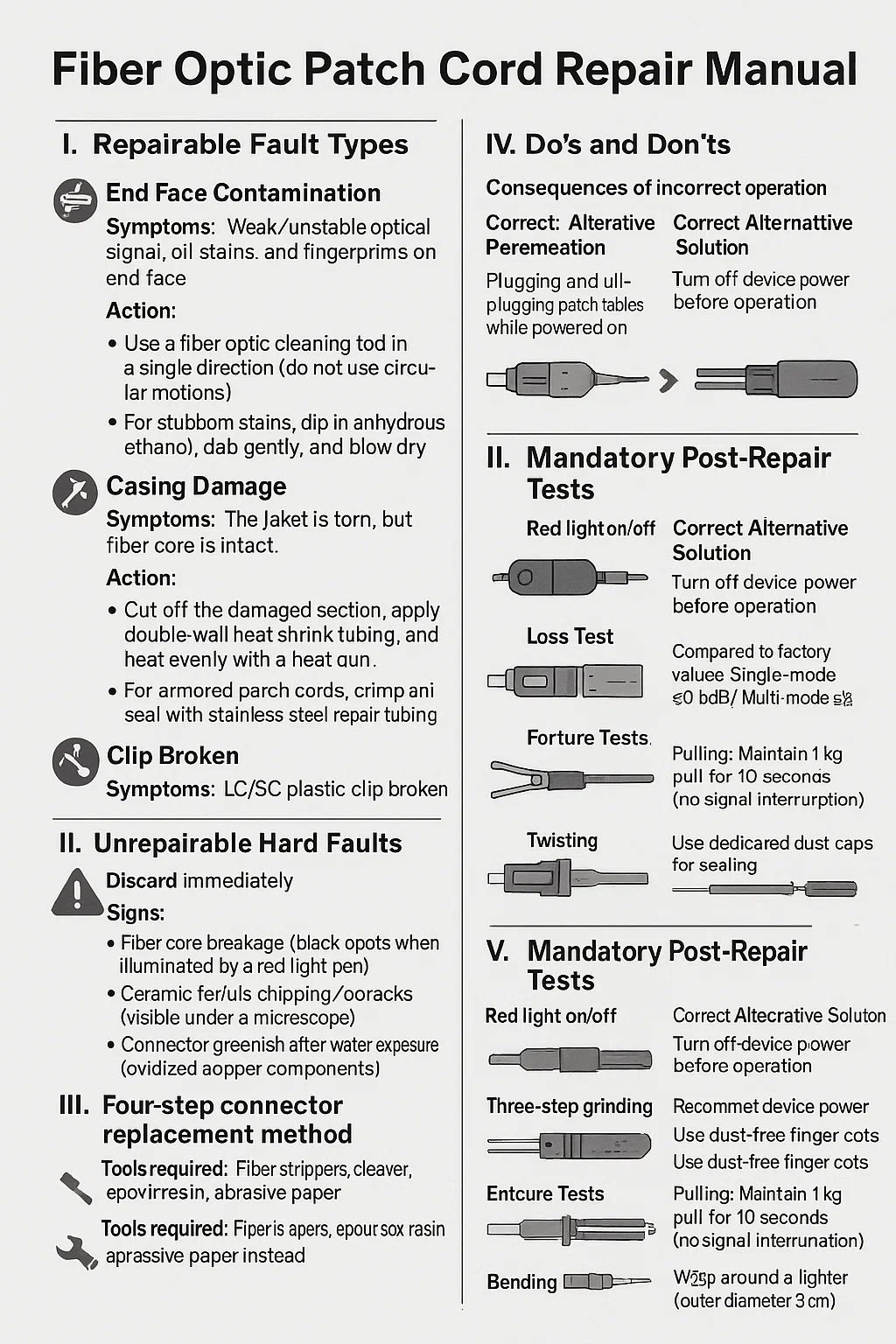

Kabel optických vláken Oprava příručka

I. Opravitelné typy poruch
Koncová obličej kontaminace
Příznaky: Slabý/nestabilní optický signál, olejové skvrny a otisky prstů na koncové tváři
Akce:
Použijte čisticí tyč z optických vláken v jednom směru (nepoužívejte kruhové pohyby).
U tvrdohlavých skvrn se ponořte do bezvodého ethanolu, jemně osušte a vyfukujte.
Kontraindikace: Nepoužívejte bavlněné tampony nebo papírové ručníky (zbytek vlákna je problém).
Poškození krytu
Příznaky: Bunda je roztrhaná, ale jádro vlákna je neporušené.
Akce:
Odřízněte poškozenou sekci, naneste trubici s oboustrannou stěnou a zahřejte rovnoměrně tepelnou pistolí.
U obrněných kabelů pro obrněné náplasti, krimpování a těsnění hadičkou oprav z nerezové oceli.
Klip zlomený
Příznaky: Plastová klip LC/SC je přerušen.
Akce: Replace with a metal-shelled connector of the same model (re-termination is required).

Ii. Neopravitelné tvrdé chyby
Okamžitě zahodit. Značky:
Zlomení jádra vlákna (černé skvrny při osvětlení perem červeného světla)
Keramické štěpky/trhliny (viditelné pod mikroskopem)
Konektor nazelenalý po expozici vody (oxidované komponenty mědi)
Jedno vlákno v kabelu MPO je vadné

Iii. Metoda náhrady čtyřstupňového konektoru
Požadované nástroje: Striptérky s vlákny, sekáč, epoxidová pryskyřice, abrazivní papír
Odstraňování vlákna: Odřízněte poškozený konec a ponechejte alespoň 15 cm přebytečného vlákna. Odstraňte 3 cm vnější bundy a vyčistěte jádro vlákna pomocí otěrky alkoholu. Vlákno nový konektor. Vložte holé vlákno do nového keramického rukávu LC/SC. Vstřikujte modrou epoxidovou pryskyřici a léčba po dobu 30 minut. Přesné řezání: Pomocí samostatného vlákna svisle odstraňte přebytečné jádro vlákna. Průřez by měl vyčnívat ≤0,5 mm z rukávu. Leštění koncového obličeje
Třístupňové broušení:
Hrubé broušení (nakreslete „8“ tvar 10krát s 12 um brusným papírem)
Jemné broušení (nakreslete „8“ tvar 20krát s 3 μm brusným papírem)
Mikroskopické vyšetření (žádné škrábance pod 200x mikroskopem)

IV. Dělat a nedělat

V. Povinné testy po repair
Červené světlo zapnuté/vypnutí. Přijatelné, pokud v celé sekci nejsou přítomny žádné tmavé skvrny (zejména na ohybu).
Ztráta testu
Ve srovnání s hodnotami továrny: Jednohode-0,0,5 dB / multi-režim ≤0,8 dB.
Testy mučení
Tahání: Udržujte 1 kg tah po dobu 10 sekund (bez přerušení signálu).
Twisting: Otočte oba konce 180 ° (kolísání ztráty <0,3 dB).
Ohýbání: Omotejte se kolem zapalovače (vnější průměr 3 cm) třikrát.
